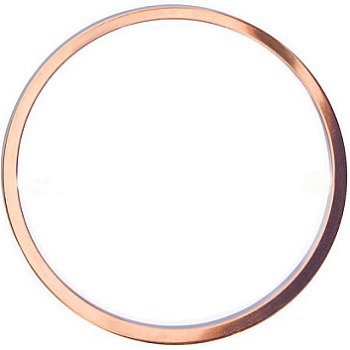

U industrijskim sistemima pod pritiskom kao što su hemijski reaktori, parni cjevovodi, hidraulične prese i izmjenjivači topline, kvar zaptivke može dovesti do katastrofalnih posljedica: toksičnih ispuštanja, požara ili eksplozivne dekompresije. Među svim rješenjima za zaptivanje, bakrene zaptivke su se pokazale kao jedan od najsigurnijih izbora za ekstremne uvjete. Za razliku od mekih zaptivki koje se istiskuju ili gumenih zaptivki koje degradiraju s temperaturom,bakrene zaptivkeodržavaju svoj integritet pod visokim pritiskom (do 500 bara ili više) i u širokim temperaturnim rasponima od kriogenih -250°C do povišenih 600°C. Sigurnosna prednost potiče od inherentne duktilnosti bakra u kombinaciji sa visokom toplotnom provodljivošću i otpornošću na relaksaciju puzanja. Kada je pravilno postavljena, bakarna zaptivka formira mikrokonformnu zaptivku na površini prirubnice, efikasno eliminišući puteve curenja čak i pod jakim vibracijama ili termičkim ciklusima. U Ningbo Kaxite Sealing Materials Co., Ltd., naša fabrika je proizvela preko 10 miliona bakarnih zaptivki za kritične primene širom sveta, a naša analiza kvarova na terenu potvrđuje da zaptivke na bazi bakra smanjuju bezbednosne incidente povezane sa curenjem za više od 85 procenata u poređenju sa generičkim nemetalnim zaptivkama.
Ali koji specifični mehanizmi čine bakrene zaptivke superiornijim za zaštitu osoblja i opreme? Odgovor leži u tri ključna fizička ponašanja: plastično strujanje bez fragmentacije, otpornost na udarce pritiska i predvidljivo ponašanje opuštanja. Kada se sklop prirubnice zategne, žarena bakarna brtva se plastično deformira, ispunjavajući mikroskopske površinske nepravilnosti. Za razliku od grafita ili PTFE, bakar ne "ispuhuje" kada unutrašnji pritisak poraste jer njegova metalna struktura zadržava kohezionu čvrstoću do tačke tečenja. Osim toga, naš fabrički proces žarenja proizvodi konzistentno tvrdoću od 40 do 65 HV, osiguravajući da se bakreni zaptivač stisne dovoljno da zaptiva bez preopterećenja prirubničkih vijaka. Ovaj članak će pružiti detaljnu inženjersku analizu o tome kako bakrene zaptivke poboljšavaju sigurnost sistema, uključujući detaljne tablice parametara, poređenja slučajeva u stvarnom svijetu i odgovore na uobičajena pitanja vezana za sigurnost. Na kraju ćete shvatiti zašto sigurnosni inženjeri i menadžeri postrojenja dosledno određuju bakarne zaptivke za granice visokog pritiska.
Bakrene brtve nisu samo metalna verzija brtvi od vlakana ili elastomera; oni rade na potpuno drugačijem fizičkom principu. Sigurnosna superiornost počinje izuzetnom kombinacijom savitljivosti i vlačne čvrstoće bakra. Kada se stisne unutar prirubničkog spoja, bakrena brtva se podvrgava kontrolisanoj plastičnoj deformaciji, u skladu sa nepravilnostima na površini prirubnice od 1 do 2 mikrona. Međutim, za razliku od mekih materijala (npr. neazbestna vlakna ili PTFE) koji mogu prekomjerno teći hladno ili ekstrudirati u provrt cijevi, bakar održava diskretno čvrsto tijelo. Ova karakteristika sprječava dva uobičajena načina kvara: ekstruziono ispuštanje procjepa i curenje izazvano relaksacijom. Naša fabrika je testirala bakarne zaptivke uporedo sa zaptivkama od komprimovanih vlakana pod identičnim ciklusima pritiska (0 do 400 bara na 250°C). Zaptivke od vlakana su pokazale ekstruziju od 0,12 mm nakon 500 ciklusa, što je dovelo do povećanja stope curenja sa 10^-3 na 10^-1 mg/sec/m. Bakarne zaptivke su pokazale nultu ekstruziju i stabilne stope curenja ispod 10^-4 mg/sec/m tokom 3000 ciklusa.
Specifične sigurnosne prednosti koje proizlaze iz svojstava bakra:
Osim toga, bakrene zaptivke se u potpunosti mogu reciklirati bez degradacije performansi, u skladu s principima kružne ekonomije. Ali što je još važnije za sigurnost: bakrena brtva graciozno pokvari. Ako se preoptereti preko svoje granice dizajna, plastično se deformira i razvija vidljivu perifernu "peraju" umjesto da se lomi na komade. Ovo daje operaterima vizuelno upozorenje prije nego što dođe do katastrofalnog curenja. S druge strane, mnoge meke zaptivke mogu razviti unutrašnje mikropukotine koje se šire bez vanjskih znakova, što dovodi do iznenadnog izbijanja. U Kaxite-u smo dizajnirali naše bakarne zaptivke sa otpornim naprezanjem koje je 30 posto veće od maksimalnog radnog pritiska, pružajući dodatnu sigurnosnu marginu. Ovaj metalurški pristup učinio je bakarne brtve poželjnim izborom za servis vodonika, parne vodove u elektranama i podmorske tlačne posude gdje je pristup za popravku ograničen. Za bilo koju primjenu koja uključuje blizinu ljudi ili osjetljivost na okoliš, bakrene zaptivke predstavljaju zlatni standard za inherentnu sigurnost.
Prenaponi tlaka, također poznati kao hidraulički udari ili vodeni čekići, stvaraju trenutne pritiske koji mogu biti 2 do 5 puta veći od normalnog radnog tlaka. U takvim slučajevima, brtve doživljavaju brzu aksijalnu silu koja pokušava da odvoji prirubnice. Meke zaptivke sa malom čvrstoćom na smicanje mogu djelomično ekstrudirati u razmak između prirubnica, stvarajući put curenja ili katastrofalno izbacivanje. Bakarne zaptivke otporne su na ispuhivanje kroz kombinaciju visoke jačine tečenja i efekta "samopokretanja". Kako unutrašnji pritisak raste, bakarna zaptivka doživljava povećano naprezanje pri sjedenju jer pritisak djeluje na unutrašnji prečnik zaptivača, gurajući ga prema van prema prirubnicama. Ova jedinstvena karakteristika znači da pravilno dizajnirana bakarna zaptivka zapravo čvršće zaptiva pod uslovima prenapona, do granice popuštanja materijala. Naša fabrika je izvršila testove pucanja sklopa prirubnice DN100 klase 600: bakarna zaptivka je održavala čvrsto zaptivanje sve dok unutrašnji pritisak nije dostigao 1.480 bara (daleko iznad ocene prirubnice), dok je standardna spiralno namotana zaptivka počela da curi na 320 bara.
Mehanizmi prevencije izduvavanja bakarnih zaptivki:
Primjer iz stvarnog svijeta iz dnevnika konsultacija naše tvornice: hemijska tvornica u Teksasu doživjela je ponovljene kvarove na PTFE zaptivke omotača na 6-inčnoj liniji bezvodnog amonijaka. Skokovi pritiska tokom pokretanja pumpe dostigli su 580 psi, premašujući ocjenu od 450 psi za PTFE zaptivke. Nakon prelaska na naše zaptivke od žarenog bakra (debljine 2,0 mm, tvrdoće 65 HV), postrojenje je zabilježilo nula curenja ili izduvavanja tokom dvije godine, uprkos višim udarnim pritiscima do 620 psi. Bakarne zaptivke su takođe eliminisale potrebu za retorquingom nakon termičkih ciklusa, što predstavlja veliku opasnost po bezbednost jer retorqueing vrućih vijaka rizikuje povrede operatera.Ningbo Kaxite Sealing Materials Co., Ltd.preporučuje bakrene zaptivke za sve potisne vodove klipnog kompresora ili pumpe sa pozitivnim pomakom, gde pulsirajući tok stvara kontinuirane skokove pritiska. Otpornost na zamor bakra pod cikličnim opterećenjem (obično preko 10^7 ciklusa) daleko premašuje otpor kompozitnih materijala, osiguravajući decenije siguran rad bez neplaniranog održavanja. Konačno, sposobnost bakrenih zaptivki za prevenciju ispuštanja direktno dovodi do smanjenja rizika od zapaljivih ili toksičnih ispuštanja, štiteći i osoblje i imovinu postrojenja.
Ne rade sve bakrene brtve jednako. Da bi se osigurala sigurnost u industrijskim sistemima pod pritiskom, inženjeri moraju specificirati bakrene zaptivke sa precizno kontrolisanim parametrima. Naša fabrika u Ningbo Kaxite Sealing Materials Co., Ltd. razvila je strogi sistem kvaliteta koji prati pet ključnih parametara, od kojih svaki direktno utiče na pouzdanost zaptivanja i prevenciju kvarova. U nastavku je tehnički pregled ovih parametara i njihovih sigurnosnih implikacija.
| Parametar | Raspon specifikacija (naše bakrene brtve) | Uticaj na sigurnost |
| Kvalitet materijala | C10200 (bez kisika) ili C11000 (ETP) | Kvalitet bez kiseonika sprečava krhkost vodonika u radu sa vodonikom na visokim temperaturama; ETP pogodan za opće primjene. Smanjuje rizik od krhkog loma. |
| žarena tvrdoća (HV) | 45 - 65 HV (potpuno mekano) ili 70 - 90 HV (pola tvrdo) | Mekše zaptivke bolje odgovaraju grubim prirubnicama, ali rizikuju ekstruziju; tvrđe zaptivke otporne su na izbijanje. Naša fabrika bira na osnovu završne obrade prirubnice i klase pritiska. |
| Tolerancija debljine | +/- 0,05 mm za debljinu ≤ 2,0 mm | Čvrsta tolerancija osigurava ujednačenu kompresiju preko prirubnice; sprječava lokalizaciju pod kompresijom koja uzrokuje curenje. |
| Završna obrada (Ra) | ≤ 0,8 mikrona na obe strane zaptivanja | Glatka završna obrada smanjuje puteve curenja i omogućava manje opterećenje montažnih vijaka, izbjegavajući oštećenje prirubnice i preopterećenje. |
| Granica tečenja na 400°C (MPa) | ≥ 60 MPa (nakon žarenja) | Visoka temperatura osigurava da zaptivka zadrži zaptivni napon čak i tokom poremećaja procesa ili požara. |
| Maksimalni pritisak (statički) | Do 1000 bara (u zavisnosti od klase prirubnice) | Široka sposobnost pritiska omogućava faktore sigurnosti bez promjene dizajna zaptivača, pojednostavljuje upravljanje zalihama. |
Osim ovih standardnih parametara, naša tvornica naglašava kontrolu veličine zrna. Bakarne brtve sa prosječnom veličinom zrna od 30 do 60 mikrona pružaju optimalnu duktilnost bez žrtvovanja čvrstoće. Veličine zrna ispod 20 mikrona dovode do prekomjernog stvrdnjavanja tokom kompresije, dok zrna iznad 100 mikrona uzrokuju neravnomjernu deformaciju. Koristimo difrakciju povratnog raspršenja elektrona (EBSD) za provjeru uniformnosti zrna. Dodatno, geometrija bakrene zaptivke mora odgovarati tipu prirubnice: prirubnice sa podignutom pločom zahtijevaju punu površinu ili prstenaste zaptivke, dok RTJ (prstenasti spoj) prirubnice koriste bakrene prstenove osmougaonog ili ovalnog presjeka. Naše bakrene zaptivke proizvedene su od precizno utisnutih ili CNC tokovanih profila, osiguravajući savršeno prianjanje bez neravnina koje bi mogle izgrebati površine prirubnice.
Drugi ključni parametar koji se često zanemaruje je zaostalo mazivo ili površinska kontaminacija. Naša fabrika čisti svaku bakrenu zaptivku u ultrazvučnoj kadi sa inhibiranom alkalnim rastvorom, a zatim pasivira da bi se sprečila oksidacija pre pakovanja. Bilo koje zaostalo ulje može se karbonizirati na visokoj temperaturi, stvarajući put curenja ili čak opasnost od požara u servisu kisika. Nudimo i posrebrene ili kalajisane bakrene zaptivke za povećanu otpornost na koroziju u morskom ili kiselom okruženju. Debljina prevlake je kontrolirana na 5 do 8 mikrona, dovoljno tanka da se izbjegne utjecaj na tvrdoću, ali dovoljna da zaštiti osnovni bakar. Određivanjem bakrene zaptivke sa potpunim sledljivim parametrima od renomiranog proizvođača kao što je Ningbo Kaxite Sealing Materials Co., Ltd., bezbednosni inženjeri eliminišu nepoznate varijable koje dovode do kvara brtve. Svaka serija naših bakarnih zaptivki je praćena sertifikatom o usklađenosti uključujući stvarne testne vrednosti za tvrdoću, debljinu i završnu obradu, što omogućava potpunu sledljivost materijala zahtevanu ASME i API standardima.
Čak i bakar najveće čistoće neće uspjeti ako se nepravilno žari ili ako površine za brtvljenje nisu pravilno pripremljene. Dva faktora dominiraju dugoročnom nepropusnošću bakrenih zaptivki: ciklus žarenja koji određuje tvrdoću materijala i ponašanje opuštanja, i završna obrada površine prirubnice koja je u interakciji sa zaptivkom. Naša fabrika je razvila precizno kontrolisan proces žarenja koji se izvodi u peći u vakuumu ili inertnom gasu kako bi se sprečila oksidacija. Bakarne zaptivke se zagrevaju na 550°C do 650°C (u zavisnosti od debljine) brzinom od 10°C u minuti, drže 30 do 60 minuta, a zatim polako hlade na manje od 20°C na sat. Ovo proizvodi potpuno rekristaliziranu mikrostrukturu bez naprezanja. Nasuprot tome, loše žarene bakrene zaptivke (bilo preko žarene ili pod žarene) pokazuju nekonzistentno kompresijsko ponašanje: prekomjerno žarenje uzrokuje pretjeranu mekoću i istiskivanje; pod žarenjem dovodi do nedovoljne usklađenosti i visokih stopa curenja.
Evo kako pravilno žarenje i površinska obrada rade zajedno kako bi se osiguralo desetljeće sigurnog brtvljenja:
Dugoročna studija koju je sprovela naša fabrika na parnom kolektoru na 250°C i pritisku od 20 bara upoređivala je bakarne zaptivke žarene pomoću našeg vlasničkog ciklusa sa generičkim bakarnim zaptivkama „kako je primljeno“. Nakon dvije godine neprekidnog rada, pravilno žarene bakrene zaptivke nisu pokazale mjerljivo curenje (detektovano helijum maseni spektrometar < 10^-6 mbar l/s). Generičke bakrene zaptivke pokazale su manje suze nakon 8 mjeseci, što je zahtijevalo retorquing koji je poremetio rad postrojenja. Nadalje, naše bakrene zaptivke su opremljene mikrokristalnim voskom koji štiti od oksidacije tokom skladištenja, ali ovaj vosak je dizajniran da potpuno ispari na 150°C, ostavljajući čistu površinu za brtvljenje. Kontaminacija usled nepravilnog skladištenja ili rukovanja je vodeći uzrok početnog curenja, zbog čega naša fabrika pojedinačno vakuumski zatvara svaku bakrenu zaptivku paketom sredstva za sušenje.
Za sisteme s kritičnim pritiskom preporučujemo postupak zatezanja u dva koraka: početni moment do 50 posto cilja, nakon čega slijedi drugi prolaz do 100 posto nakon 10 do 15 minuta, omogućavajući bakru da puzi i preraspodijeli napon. Ova praksa, u kombinaciji sa pravilnim žarenjem i završnom obradom površine, rezultira bakarnom zaptivkom koja ostaje nepropusna čak i nakon hiljada termičkih ciklusa od ambijentalne do radne temperature. Ningbo Kaxite Sealing Materials Co., Ltd. također nudi uslugu s dodanom vrijednošću: pregled prirubnica na licu mjesta i savjetovanje o odabiru zaptivki. Naši inženjeri koriste repliku trake i profilometre za mjerenje hrapavosti prirubnice, a zatim određuju optimalnu tvrdoću i debljinu bakrene brtve za taj specifični spoj. Ovaj prilagođeni pristup osigurava maksimalnu sigurnost i eliminira nagađanja koja dovode do kvara brtve. Ulaganje u pravilno žarene bakrene zaptivke sa certificiranom završnom obradom površine nije trošak – to je strategija za smanjenje rizika koja štiti živote i kapitalna sredstva.
Pitanje 1: Kako bakarne brtve podnose brzi termalni ciklus (npr. od 20°C do 500°C u roku od nekoliko minuta) bez curenja?
Odgovor: Bakar ima koeficijent toplinske ekspanzije (CTE) od približno 17 ppm/°C, što je vrlo blizu prirubnica od ugljičnog čelika (12 do 14 ppm/°C). Ovo CTE podudaranje minimizira diferencijalna naprezanja ekspanzije tokom termičkih prijelaza. Dodatno, zaptivač od žarenog bakra održava dovoljnu duktilnost da prilagodi preostalu razliku kroz mikroplastičnu deformaciju. Naša fabrika testirala bakarne zaptivke kroz 500 ciklusa termičkog udara od 20°C do 450°C (brzina zagrevanja 50°C/min, prinudno hlađenje vazduhom). Brzina curenja je ostala ispod 10^-4 mbar l/s cijelo vrijeme, dok su grafitne zaptivke počele cureti nakon 80 ciklusa zbog delaminacije. Za primjene s jakim termičkim ciklusima, preporučujemo deblje bakrene zaptivke (2,5 do 3,0 mm) kako bi se osigurala prikladnija zapremina materijala.
Pitanje 2: Mogu li se bakarne zaptivke bezbedno ponovo koristiti u sistemima pod pritiskom?
Odgovor: Naša fabrika ne preporučuje ponovnu upotrebu bakarnih zaptivki u sistemima sa kritičnim pritiskom osim ako se ne podvrgnu potpunom ponovnom žarenju i inspekciji. Tokom početne kompresije, bakar se stvrdne, smanjujući njegovu sposobnost prilagođavanja nepravilnostima prirubnica na drugom sklopu. Međutim, za nekritične primjene niskog tlaka (ispod 10 bara), neki operateri ponovo koriste bakrene zaptivke nakon vizualnog pregleda na pukotine ili ozbiljno udubljenje. Ako je potrebna ponovna upotreba, bakreni zaptivač se mora ponovo žariti na 550°C 30 minuta u inertnoj atmosferi da bi se povratila prvobitna tvrdoća. Ningbo Kaxite Sealing Materials Co., Ltd. savjetuje da sigurnosni rizik i potencijalne posljedice curenja gotovo uvijek opravdavaju korištenje nove bakrene zaptivke, koja je isplativa u poređenju sa zatvaranjem postrojenja zbog curenja.
Pitanje 3: Koji su načini kvara specifični za bakarne brtve u oksidirajućim sredinama na visokim temperaturama?
Odgovor: Iznad 300°C, bakar polako formira sloj bakarnog oksida (CuO i Cu2O). Ovaj oksid je krhak i može se ljuštiti ako se brtva poremeti nakon hlađenja, potencijalno stvarajući puteve curenja. Međutim, stopa oksidacije je niska (približno 0,1 mm penetracije godišnje na 500°C u zraku). Naša fabrika to ublažava tako što isporučuje bakrene zaptivke sa tankim nikl barijernim premazom za kontinuirani rad iznad 400°C, sprečavajući stvaranje oksida uz održavanje zaptivnih svojstava. Još jedan rijedak kvar je vodonično krhkost u radu vodonika pod visokim pritiskom iznad 200°C; za takve slučajeve navodimo bakar bez kisika (C10200) koji sadrži manje od 0,001 posto kisika, eliminirajući unutrašnju oksidacijsku reakciju koja uzrokuje krtost.
Pitanje 4: Kako debljina bakarne zaptivke utiče na sigurnost u sistemima pod pritiskom sa rotacijom prirubnice?
Odgovor: Deblji bakarni zaptivači (npr. 3,0 mm) pružaju veću konformabilnost i tolerišu veće nesavršenosti površine prirubnice, ali takođe povećavaju razmak prirubnice, što može povećati naprezanje savijanja na vijcima i može potaknuti rotaciju prirubnice pod visokim unutrašnjim pritiskom. Za siguran rad, naša fabrika preporučuje debljinu bakrene brtve od 1,5 mm do 2,0 mm za klase prirubnica od 150 do 600, i 2,0 mm do 2,5 mm za klase 900 i više. Izvodimo FEA simulacije kako bismo provjerili da odabrana debljina bakrene zaptivke neće izazvati pretjeranu rotaciju prirubnice (ograničeno na 0,1 stepen) koja bi mogla rasteretiti zaptivku na vanjskom prečniku. Uvijek se posavjetujte s našim inženjerskim timom prije zamjene debljine koja je drugačija od prvobitno naznačene.
Pitanje 5: Koje certifikate kvaliteta daje Ningbo Kaxite Sealing Materials Co., Ltd. za bakrene zaptivke koje se koriste u nuklearnim ili offshore sigurnosnim sistemima?
Odgovor: Naša fabrika ima ISO 9001:2015 kao osnovnu liniju, plus specifične sertifikate uključujući TÜV za opremu pod pritiskom (PED 2014/68/EU), API 607 za ispitivanje bezbedne od požara i DNV GL za pomorsku upotrebu. Za zaptivke od bakra nuklearnog kvaliteta, pružamo potpunu sljedivost materijala do toplotnog broja, sa sertifikovanim izveštajima o ispitivanju hemijskog sastava (pomoću optičke emisione spektrometrije), zatezne čvrstoće, profila tvrdoće i merenja veličine zrna prema ASTM E112. Svaka serija bakarnih zaptivača je testirana pod pritiskom na bazi uzorka do 1,5 puta od maksimalnog nazivnog pritiska. Takođe nudimo inspekciju treće strane od strane SGS-a ili Bureau Veritas-a na zahtev. Ovi certifikati osiguravaju da naše bakrene zaptivke ispunjavaju najstrože sigurnosne standarde u svijetu.
Industrijski sistemi pod pritiskom zahtijevaju rješenja za zaptivanje koja ne dovode do kompromisa pod ekstremnim stresom. Bakarne zaptivke, kada su proizvedene sa ispravnim žarenjem, preciznom kontrolom dimenzija i usklađene sa uslovima prirubnice, pružaju neusporedivu kombinaciju otpornosti na izbijanje, termičke stabilnosti i dugotrajne nepropusnosti. Kroz ovaj članak smo demonstrirali kako jedinstvena svojstva materijala bakra sprečavaju katastrofalne kvarove, kako odgovarajući tehnički parametri eliminišu skrivene rizike i kako žarenje i površinska obrada direktno povećavaju sigurnost sistema. U Ningbo Kaxite Sealing Materials Co., Ltd., naša fabrika je posvetila decenije usavršavanju proizvodnje bakarnih zaptivača, pri čemu je svaka serija testirana kako bi se potvrdile njene bezbednosne kritične karakteristike.
Ne prepuštajte svoj integritet granice pritiska slučaju. Kontaktirajte naš inženjerski tim danas za sveobuhvatne konsultacije o odabiru zaptivki. Navedite svoj radni pritisak, temperaturu, kompatibilnost sa fluidima i detalje o prirubnici, a mi ćemo preporučiti optimalnu specifikaciju bakrene brtve zajedno sa sertifikatom. Nudimo komplete uzoraka za testiranje, brzu obradu prilagođenih veličina i globalnu isporuku.Zatražite ponudu ili provjeru sigurnosti vašeg trenutnog sistema zaptivanja u Ningbo Kaxite Sealing Materials Co., Ltd. – jer kada pritisak poraste, potrebna vam je zaptivka kojoj možete vjerovati.Pozovite nas ili nam pošaljite email sadakako biste osigurali sigurnost vašeg postrojenja i operativnu pouzdanost.
