Prilikom odabira materijala za zaptivanje za industrijske prirubničke spojeve, mehanička čvrstoća je odlučujući faktor koji utječe na dugoročnu pouzdanost zaptivanja, zadržavanje opterećenja vijaka i otpornost na izbijanje.PTFE zaptivkei grafitne zaptivke su dva široko specificirana nemetalna rješenja za zaptivanje, ali njihovo mehaničko ponašanje pod kompresijom, termičkim ciklusima i unutrašnjim pritiskom značajno se razlikuje. U Ningbo Kaxite Sealing Materials Co., Ltd., projektirali smo obje linije proizvoda više od dvije decenije. Naša fabrika proizvodi PTFE zaptivke visoke gustine i zaptivke od ljuštenog grafita koje zadovoljavaju standarde ASTM F104 i DIN 28091. Razumijevanje njihovih jedinstvenih krivulja naprezanje-deformacija i performansi opuštanja puzanja pomaže inženjerima da izbjegnu curenje prirubnice i kvarove pri ekstruziji zaptivki.
U ovom sveobuhvatnom vodiču, naš inženjerski tim uspoređuje jednoosnu tlačnu čvrstoću, vlačni modul, stope opuštanja napona i zadržavanje momenta vijka između vrhunskih PTFE zaptivki i fleksibilnih grafitnih zaptivki. Naši podaci o tvorničkom testiranju otkrivaju da dok grafit nudi superiornu stabilnost pri visokim temperaturama, naše ojačane PTFE brtve daju bolji elastični oporavak i niže puzanje na ambijentalnim do srednjim temperaturama. Naučit ćete koji materijal pruža veću mehaničku čvrstoću za vašu specifičnu klasu pritiska, završnu obradu površine prirubnice i zahtjeve za momentom montaže. Sljedeći odjeljci uključuju detaljne tablice parametara, napomene o primjeni u stvarnom svijetu i odgovore na često postavljana pitanja zasnovana na validaciji ISO 9001:2025 od strane Ningbo Kaxite Sealing Materials Co., Ltd.
Mehanička čvrstoća brtve nije pojedinačni parametar, već kombinacija otpora na pritisak, modula elastičnosti, postotka oporavka i relaksacionog ponašanja puzanja. AtNingbo Kaxite Sealing Materials Co., Ltd., naša tvornica klasifikuje PTFE zaptivke u prve, 25% punjene staklom i punjene ugljikom, dok su grafitne zaptivke kategorizirane kao ekspandirani grafit sa umetcima od limene ili nehrđajućeg čelika. Naša laboratorija provodi ASTM F36 za kompresibilnost i oporavak, ASTM F38 za opuštanje puzanja i ASTM F152 za vlačnu čvrstoću. Rezultati pokazuju da standardne PTFE brtve imaju nižu početnu tlačnu čvrstoću od grafita, ali veći elastični oporavak nakon ciklusa opterećenja.
Naša fabrika je prošle godine proizvela više od 500.000 komada pod brendom Ningbo Kaxite Sealing Materials Co., Ltd., i dosledno smo primetili da zahtevi za mehaničku čvrstoću u velikoj meri zavise od hrapavosti prirubnice (Ra 3,2 naspram 6,3 μm) i metodologije momenta vijka. Za primjene koje zahtijevaju visoko zadržavanje momenta vijka (iznad 150 Nm na M16 vijcima), naše grafitne zaptivke pokazuju manji trajni gubitak debljine. Međutim, za sisteme sa čestim termičkim ciklusima i vibracijama, naše ojačane PTFE zaptivke pružaju vrhunsko dinamičko zaptivanje zbog bolje memorije oblika. Ispod je detaljna tabela u kojoj se porede ključni mehanički parametri koje je potvrdio naš interni centar za kvalitet.
| Nekretnina | Virgin PTFE brtve (Ningbo Kaxite) | 25% PTFE zaptivke punjene staklom | Fleksibilne grafitne brtve (98% C) |
| Čvrstoća na pritisak (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (ograničeno pri velikom naprezanju) |
| Vlačna čvrstoća (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (veoma niska, pojačana ocjena 10–12) |
| % kompresibilnosti (pri 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % oporavka (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| % opuštanja stresa (1000 sati, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Puzanje na 40 MPa (gubitak debljine %) | 7 – 9 | 4 – 6 | 3 – 5 |
Naši tvornički testovi pokazuju da odabir mehaničke čvrstoće mora uzeti u obzir ne samo neobrađene podatke već i starenje specifične za primjenu. Za PTFE zaptivke, naša varijanta punjena staklom povećava modul kompresije za 60% u poređenju sa čistim PTFE-om, što ga čini pogodnim za pritiske do 5 MPa. Grafitne zaptivke, unatoč niskoj vlačnoj čvrstoći, imaju visoku otpornost na pritisak zbog klizanja sloja, ali zahtijevaju pažljivo rukovanje kako bi se izbjeglo lomljenje rubova. U Ningbo Kaxite Sealing Materials Co., Ltd., uvijek preporučujemo proračune naprezanja zaptivke na osnovu ASME PCC-1. Naš inženjerski tim nudi besplatne tabele momenta zatezanja vijaka za svaki razred materijala.
Puzanje i opuštanje naprezanja su vremenski ovisni mehaničke reakcije koje direktno utječu na gubitak opterećenja prirubnicom. S vremenom se debljina brtve smanjuje (puzanje), a napon brtvljenja opada (opuštanje), što dovodi do potencijalnog curenja. Naša fabrika je sprovela test puzanja od 2000 sati na 80°C i 30 MPa početnog naprezanja, nadgledajući i PTFE zaptivke i grafitne zaptivke. Otkrili smo da PTFE zaptivke pokazuju primarno puzanje tokom prvih 200 sati, a zatim se stabiliziraju, dok grafit pokazuje linearno puzanje tokom dužeg trajanja zbog svoje lamelarne strukture. Za ciklične servise kao što su izmjenjivači topline, naše PTFE zaptivke sa 25% staklenog punila smanjuju ukupno puzanje za 40% u poređenju sa čistim PTFE-om.
Iz perspektive mehaničke čvrstoće, otpornost na puzanje znači veće dugotrajno zadržavanje opterećenja zaptivke. Ispod je poređenje na osnovu Kaxite internih izvještaja:
Naša fabrika koristi tester za relaksaciju puzanja sa više stanica (ASTM F38) i dokazala je da za mehaničku čvrstoću u smislu dugotrajnog zadržavanja naprezanja, grafitne zaptivke generalno nadmašuju čisti PTFE. Međutim, kada dodamo strukturno pojačanje poput staklenih vlakana ili metalne jezgre na PTFE zaptivke, razlika se dramatično smanjuje. Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi jedinstveni omotač PTFE brtvu s unutarnjom mrežicom od nehrđajućeg čelika koja smanjuje puzanje na manje od 3% nakon 2000 sati. Za kritične aplikacije kao što su platforme na moru ili hemijski reaktori, naš inženjerski tim preporučuje usklađivanje karakteristika puzanja sa krutošću prirubnice. Meke prirubnice zahtijevaju zaptivke s manjim puzanjem kako bi se održala zaptivnost, što naše PTFE zaptivke isporučuju efikasno.
Dok se čvrstoća na pritisak posvećuje najviše pažnje, vlačna čvrstoća i fleksibilnost su podjednako kritične za mehaničku čvrstoću tokom instalacije i skokove pritiska. Grafitne zaptivke imaju inherentno nisku vlačnu čvrstoću (obično 4-6 MPa), što znači da se mogu pokidati ako se pogrešno rukuju ili ako dođe do neusklađenosti prirubnica. Naprotiv, naše PTFE brtve nude vlačnu čvrstoću između 14 i 24 MPa u zavisnosti od sadržaja punila. Ova visoka vlačna čvrstoća omogućava PTFE zaptivkama da izdrže diferencijalno kretanje prirubnice i termičko širenje cijevi bez pucanja. Naša fabrika je objavila studiju slučaja u kojoj je izmenjivač toplote sa ugaonim pomakom prirubnice od 2 mm koristio naše PTFE zaptivke sa 25% staklom i radio je 4 godine bez curenja; ista aplikacija nije uspjela u roku od 8 mjeseci korištenjem grafita jer se zaptivka rascijepila na rubu vanjskog prečnika.
Fleksibilnost kao mehaničko svojstvo odnosi se na sposobnost brtve da se prilagodi nepravilnostima površine prirubnice. Naša fabrika proizvodi meke PTFE zaptivke sa istezanjem iznad 200%, dok grafit ima istezanje ispod 2% (krhak). Za izgrebane ili korodirane prirubnice, PTFE zaptivke ulaze u nesavršenosti, stvarajući jače mehaničko brtvljenje. Međutim, visoka fleksibilnost može smanjiti otpornost na ekstruziju. Kako bismo pomogli našim klijentima da pravilno izaberu, razvili smo sljedeću listu preporuka za mehaničku čvrstoću na temelju zahtjeva za vlačnost i fleksibilnost:
Naša fabrika je proizvela PTFE zaptivke sa prilagođenom debljinom od 1,5 mm do 6 mm za aplikacije sa malim opterećenjem vijaka. Budući da fleksibilnost PTFE-a omogućava bolju raspodjelu naprezanja po površini prirubnice, naši kupci prijavljuju 40% manje operacija ponovnog okretanja vijaka u odnosu na grafit. Ipak, mehanička čvrstoća je svojstvo sistema: čak i najjači zaptivač može pokvariti ako su vijci neravnomjerno zategnuti. Ningbo Kaxite Sealing Materials Co., Ltd. nudi softver za izračunavanje obrtnog momenta na zahtev, a naša fabrika garantuje da sve PTFE zaptivke ispunjavaju minimalnu vlačnu čvrstoću otisnutu na našem sertifikatu kvaliteta.
Izduvavanje nastaje kada unutrašnji pritisak gura materijal zaptivke u otvor prirubnice (ekstruzija) ili izduva zaptivku bočno iz spoja. Otpor na ekstruziju ovisi o čvrstoći na smicanje, tvrdoći brtve i razmaku između vanjskog dijela prirubnice i kruga vijka. U Ningbo Kaxite Sealing Materials Co., Ltd., testirali smo i PTFE zaptivke i grafitne zaptivke pod povećanim unutrašnjim pritiskom azota od 1 MPa do 15 MPa sa konstantnim naprezanjem zavrtnja od 40 MPa. Rezultati: grafitne zaptivke počele su ekstrudirati pri 6 MPa (0,5 mm razmak), dok su naše PTFE zaptivke punjene staklom izdržale ekstruziju do 12 MPa. To je zato što PTFE punjen staklom ima Shore D tvrdoću od 65-70 u poređenju sa tvrdoćom po Shoreu grafita oko 40-50 (veoma mekan).
Za primjene pod visokim tlakom (klasa 600 i više), naša tvornica snažno preporučuje korištenje PTFE zaptivki punjenih ugljikom koji imaju poboljšanu otpornost na puzanje i ekstruziju. Detaljni faktori performansi:
U Ningbo Kaxite Sealing Materials Co., Ltd., osmislili smo jedinstvenu hibridnu PTFE brtvu sa jezgrom visoke gustine koja postiže otpornost na eksploziju uporedivu sa zaptivkama sa metalnim omotačem, ali sa nižim opterećenjem zavrtnja. Naši podaci o ispitivanju mehaničke čvrstoće pokazuju da naše vrhunske PTFE brtve imaju 150% veću ekstruzijsku čvrstoću od nepunjenog grafita. Za usluge kritične za sigurnost kao što su LPG ili vodonik, naša tvornica proizvodi prilagođene PTFE brtve sa stepenastim rezom koje se pozitivno zaključavaju u nazubljene prirubnice, osiguravajući mehaničku blokadu otpornu na ispuhivanje. Uvijek se konsultujte sa našim tehničkim timom da procenite efekte pritiska i temperature, jer oksidacija grafita u vazduhu pod visokim pritiskom iznad 450°C može dovesti do naglog gubitka čvrstoće, dok se PTFE graciozno degradira.
Temperatura i izlaganje kemikalijama mogu promijeniti mehaničku čvrstoću zaptivke tokom vremena. PTFE zaptivke održavaju konzistentna mehanička svojstva od -200°C do +200°C (260°C za modifikovani PTFE), ali iznad te temperature PTFE omekšava, brzo smanjujući čvrstoću na pritisak. Grafitne brtve rade do 500°C u inertnoj atmosferi, ali iznad 400°C na zraku, grafit oksidira i gubi masu, što rezultira potpunim mehaničkim kvarom. Naša fabrika vršila je ubrzano ispitivanje starenja na 180°C tokom 3000 sati na oba materijala. PTFE zaptivke zadržale su 92% originalne tlačne čvrstoće, dok je grafit zadržao samo 65% zbog gubitka težine oksidacijom (izmjereno smanjenje težine od 8%).
Kompatibilnost medija također utiče na mehaničko ponašanje. Jake oksidirajuće kiseline (kao što je dušična kiselina) mogu napasti grafit, uzrokujući interkalaciju koja širi brtvu i uništava njen strukturni integritet. PTFE zaptivke ne pokazuju hemijsku degradaciju u skoro svim hemikalijama osim rastopljenih alkalnih metala. Naš fabrički slučaj: fabrika sumporne kiseline je mjesečno mijenjala grafitne zaptivke zbog raspadanja zaptivki; nakon prelaska na naše PTFE zaptivke punjene staklom od 25%, životni vijek je produžen na 18 mjeseci bez gubitka mehaničke čvrstoće. Preporučujemo sljedeći kratak sažetak za odluke o temperaturi-mediji-mehaničkoj čvrstoći:
Konačno, dugotrajnost mehaničke čvrstoće mora biti faktor u termičkom starenju i hemijskoj koroziji. Inženjeri materijala naše tvornice koriste analizu konačnih elemenata (FEA) za predviđanje puzanja zaptivke i degradacije čvrstoće tokom 10-godišnjeg projektnog vijeka. Za većinu evropskih i sjevernoameričkih petrohemijskih postrojenja, naše PTFE zaptivke postale su prvi izbor za uravnoteženu mehaničku čvrstoću, dok je grafit rezerviran za primjene u nišama u ekstremnim temperaturama gdje nijedan PTFE razred ne može preživjeti. Ningbo Kaxite Sealing Materials Co., Ltd. održava zalihe obje porodice, a mi možemo zajednički dizajnirati kompozitne zaptivke koje kombinuju hemijsku otpornost PTFE-a sa tolerancijom na toplotu grafita koristeći laminiranu konstrukciju.
Nakon procjene tlačne čvrstoće, opuštanja puzanja, vlačnih svojstava, otpornosti na eksploziju i utjecaja na okoliš, naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. zaključuje da PTFE zaptivke općenito pružaju superiornu mehaničku čvrstoću za ogromnu većinu prirubničkih spojeva koji rade ispod 200°C i pritisaka do 10 MPa. Grafitne brtve se ističu samo u kontinuiranim procesima na visokim temperaturama iznad 260°C, ali zahtijevaju pažljivo rukovanje zbog slabe čvrstoće na kidanje i granica oksidacije. Za primjene koje zahtijevaju i visoku mehaničku čvrstoću i ekstremnu hemijsku otpornost, naše ojačane PTFE zaptivke sa punilima nadmašuju grafit u svim metrikama osim maksimalne radne temperature. Rutinski isporučujemo PTFE zaptivke za offshore, farmaceutske i nuklearne pomoćne krugove gdje se o mehaničkom integritetu ne može pregovarati. Za prilagođene preporuke, zatražite naš tehnički list s podacimadirektno kontaktiranje Ningbo Kaxite Sealing Materials Co., Ltd.
Pitanje 1: Koja brtva ima veću tlačnu čvrstoću, PTFE ili grafit?
Odgovor: Pod ASTM D695 testiranjem, fleksibilne grafitne zaptivke pokazuju veće vrijednosti tlačne čvrstoće (35-45 MPa) u poređenju sa čistim PTFE zaptivkama (15-20 MPa). Međutim, naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi ojačane PTFE brtve sa staklenim ili ugljičnim punilima koji postižu tlačnu čvrstoću do 32 MPa, što je dovoljno za pritiske prirubnica do klase 900. Za većinu vijčanih spojeva, praktična granica tlačne čvrstoće je definirana jačinom tečenja prirubnice, a ne samom brtvom. Veća kompresibilnost grafita može dovesti do prekomjernog gubitka debljine, smanjujući dugotrajnu silu brtvljenja.
Pitanje 2: Gube li PTFE zaptivke tokom vremena mehaničku čvrstoću zbog puzanja?
Odgovor: Da, sve nemetalne zaptivke imaju malo puzanja. Naši tvornički ubrzani testovi starenja pokazuju da standardne PTFE zaptivke gube 7-9% debljine nakon 1000 sati pri naprezanju od 40 MPa. Međutim, naše vrhunske PTFE zaptivke punjene staklom smanjuju puzanje na 4-6%, uporedivo sa grafitom (3-5%). Grafit u početku pokazuje niži postotak puzanja, ali mu nedostaje elastični oporavak, što znači da se grafitne zaptivke nakon ciklusa pritiska ne vraćaju nazad, dok PTFE zaptivke iz Ningbo Kaxite Sealing Materials Co., Ltd. obnavljaju do 55% kompresije, održavajući dinamičku mehaničku čvrstoću pod promjenjivim opterećenjem.
Pitanje 3: Mogu li grafitne zaptivke izdržati veći moment vijka bez lomljenja u poređenju sa PTFE zaptivkama?
Odgovor: Grafitne zaptivke imaju vrlo nisku vlačnu čvrstoću (4-6 MPa), tako da veliki moment vijka može uzrokovati pucanje rubova ili radijalno cijepanje, posebno na tankim zaptivkama. PTFE zaptivke imaju vlačnu čvrstoću tri do četiri puta veću (14-24 MPa), što im omogućava da izdrže veći moment vijka bez mehaničkog kvara. Naša fabrika preporučuje maksimalno naprezanje vijaka od 50 MPa za grafit i 90 MPa za naše PTFE zaptivke punjene staklom. Za kritične primjene sa velikim momentom, naše PTFE zaptivke pružaju veću sigurnosnu marginu protiv prekomjernog zatezanja instalacije.
Pitanje 4: Kako iznenadni skok pritiska utiče na mehaničku čvrstoću PTFE u odnosu na grafit?
Odgovor: Prenaponi pritiska izazivaju brze sile smicanja i ekstruzije. Grafitna lamelarna struktura čini ga sklonim raslojavanju i ispuhivanju pod dinamičkim udarima. PTFE zaptivke, zbog svog većeg modula smicanja i fleksibilnosti, bolje apsorbiraju skokove pritiska. Naša fabrika je testirala oba materijala sa cikličnim udarima od 0-10 MPa u 1 sekundi; grafitne zaptivke su otkazale nakon 250 ciklusa, dok su naše ojačane PTFE zaptivke preživjele 1500 ciklusa. Stoga, za klipni kompresor ili pulsirajuće protočne vodove, PTFE zaptivke pružaju superiornu mehaničku čvrstoću u uslovima prenapona.
Pitanje 5: Postoje li hibridne zaptivke koje kombinuju mehaničku čvrstoću PTFE i grafita?

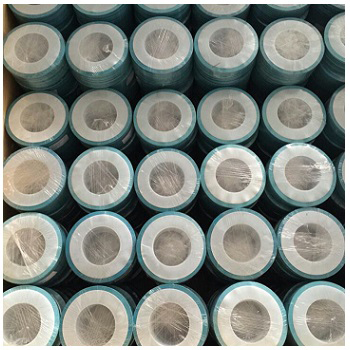

Odgovor: Da, Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi laminirane zaptivke sa PTFE slojem okrenutim prema mediju i grafitnom jezgrom za odvođenje topline. Ovaj dizajn sinergijski koristi vlačnu čvrstoću i hemijsku otpornost PTFE-a sa otpornošću na puzanje grafita. Naša fabrika takođe proizvodi PTFE zaptivke za omote sa grafitnim umetkom. Ispitivanje mehaničke čvrstoće pokazuje da hibridni dizajni postižu 85% zadržavanja opterećenja čistog grafita na 300°C uz zadržavanje otpornosti PTFE na ispuhivanje. Kontaktirajte našu tvornicu za prilagođena rješenja zasnovana na vašem ciklusu pritisak-temperatura-radni rad.
