Inženjer za održavanje hemijskih postrojenja ima problema sa upornim problemom: centrifugalne pumpe na liniji za prenos kiseline cure na otvoru. Konvencionalno pakovanje djeluje nekoliko sedmica, a zatim se stvrdne, popuca i počinje da kaplje. Inženjeru je potrebno rješenje za zaptivanje koje može podnijeti sumpornu kiselinu na 80°C, koje se može brzo instalirati tokom kratkog perioda održavanja i koje će trajati do sljedećeg planiranog gašenja. Odgovor je u mnogim takvim slučajevimaPTFE pakovanje. PTFE, ili politetrafluoroetilen, je fluoropolimer poznat po svojoj hemijskoj inertnosti, niskom trenju i širokom temperaturnom rasponu. U obliku pakovanja, pruža fleksibilan, pleteni zaptivni element koji se može rezati na dužinu i ugraditi u uvodnicu pumpe bez potrebe za preciznom obradom ili izradom zaptivki po narudžbi.
Ovaj vodič je napisan za inženjere nabavke i menadžere održavanja koji procjenjuju PTFE pakiranje za primjene zaptivanja industrijskih pumpi. Objasnit ćemo kako funkcionira PTFE pakovanje, različite vrste i dostupne konstrukcije, ograničenja performansi koje trebate znati, zahtjeve za ugradnju i kriterije za odabir dobavljača. Također ćemo pružiti detaljne parametre proizvoda iz naše tvornice uNingbo Kaxite Sealing Materials Co., Ltd.Bilo da zaptivate centrifugalne pumpe, klipne pumpe, miksere ili ventile, ovaj vodič će vam pomoći da utvrdite da li je PTFE pakovanje pravi izbor za vašu primenu i kako da ga ispravno odredite.

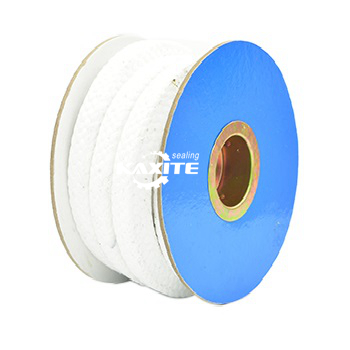

PTFE pakovanje je pleteni zaptivni materijal napravljen od politetrafluoroetilenskih vlakana ili prediva. Isporučuje se u neprekidnoj dužini, obično u kvadratnom ili pravougaonom poprečnom preseku, i reže se na dužinu i omotava se oko osovine pumpe u kutiji za punjenje. Zaptivanje je komprimirano pomoću držača žlijezda, koji pritišće materijal na osovinu i otvor kutije za punjenje. Kompresija stvara brtvu koja sprječava curenje procesne tekućine duž osovine. PTFE pakovanje se koristi u širokom spektru industrijskih pumpi, uključujući centrifugalne, klipne i rotacione pumpe, kao i u ventilima, mikserima i mešalicama. Tabela ispod sumira komponente tipične kutije za punjenje pumpe sa PTFE pakovanjem.
| Komponenta | Funkcija | Materijal |
| Punjenja | Sadrži prstenove za pakovanje | Liveno gvožđe, nerđajući čelik |
| Prstenovi za pakovanje | Formirajte brtvu na osovini | PTFE pletena pređa |
| Gland Follower | Komprimuje pakovanje | Bronza, nerđajući čelik |
| Lantern Ring | Distribuira vodu za ispiranje ili mazivo | PTFE, bronza |
| Shaft | Rotirajući element na koji brtvi pakovanje | Nerđajući čelik, legura |
U Kaxite-u, naša fabrika proizvodi PTFE ambalažu u nizu konstrukcija za zaptivanje industrijskih pumpi. Koristimo visokokvalitetne PTFE pređe i tehnike pletenja za proizvodnju ambalaže koja je fleksibilna, izdržljiva i hemijski otporna. Naš inženjerski tim može savjetovati o odgovarajućoj vrsti pakiranja i veličini za vašu specifičnu pumpu i uslove procesa.
PTFE pakovanje je dostupno u nekoliko razreda i konstrukcija, od kojih je svaka pogodna za različite primene. Najčešći tipovi su čisto PTFE pakovanje, PTFE pakovanje sa impregnacijom maziva, PTFE pakovanje sa grafitom i PTFE pakovanje sa aramidnim vlaknima. Pakovanje od čistog PTFE nudi najveću hemijsku otpornost i najniže trenje, ali ima manju mehaničku čvrstoću i sklono je hladnom toku pod visokim pritiskom. PTFE pakovanje sa impregnacijom maziva (kao što je silikon ili mineralno ulje) poboljšava fleksibilnost i smanjuje trenje, što ga čini pogodnim za zaptivanje pumpi opšte namene. PTFE pakovanje sa grafitom poboljšava toplotnu provodljivost i smanjuje habanje, što ga čini pogodnim za aplikacije pri velikim brzinama i visokim temperaturama. PTFE pakovanje sa aramidnim vlaknima poboljšava mehaničku čvrstoću i otpornost na ekstruziju, što ga čini pogodnim za pumpe visokog pritiska. Donja tabela upoređuje ove ocjene.
| Ocjena | Kompozicija | Otpornost na hemikalije | Mehanička čvrstoća | Tipična primjena |
| Čisti PTFE | 100% PTFE pređa | Odlično | Umjereno | Hemijske pumpe, servis niskog pritiska |
| Podmazan PTFE | PTFE + silikon ili mineralno ulje | Odlično | Umjereno | Pumpe opće namjene, voda, blage hemikalije |
| Grafit PTFE | PTFE + grafit | Odlično | Dobro | Pumpe velike brzine i visoke temperature |
| Aramid PTFE | PTFE + aramidna vlakna | Dobro | Odlično | Pumpe visokog pritiska, mulj |
U našoj fabrici proizvodimo sva četiri razreda PTFE ambalaže. Nudimo i konstrukcije po narudžbi, kao što su pakiranje sa silikonskom jezgrom ili pakiranje sa vanjskim slojem impregnisanim grafitom. Naš cilj je pružiti našim kupcima ocjenu koja najbolje odgovara njihovom procesnom fluidu, temperaturi, pritisku i brzini osovine.
Dok PTFE pakovanje nudi odličnu hemijsku otpornost i nisko trenje, ono ima ograničenja performansi koje kupci moraju razumeti. Najvažnija ograničenja su temperatura, pritisak, brzina osovine i hemijska kompatibilnost. Ograničenje temperature ovisi o vrsti. Pakovanje od čistog PTFE može raditi do oko 260°C, ali mehanička svojstva opadaju iznad 150°C. Grafitno PTFE pakovanje može raditi do 300°C. Granica pritiska zavisi od konstrukcije. Čisti PTFE pakiranje je ograničeno na oko 10 bara, dok aramidno PTFE pakovanje može podnijeti do 50 bara. Ograničenje brzine osovine zavisi od pakovanja i podmazivanja. Čisto PTFE pakovanje je ograničeno na oko 10 m/s, dok grafitno PTFE pakovanje može podnijeti do 20 m/s. Hemijska kompatibilnost je općenito odlična, ali PTFE može biti napadnut rastopljenim alkalnim metalima, fluorom i nekim halogeniranim spojevima. Tabela ispod sumira ograničenja performansi različitih razreda.
| Ocjena | maks. temperatura (°C) | maksimalni pritisak (bar) | Maksimalna brzina osovine (m/s) | Hemijska kompatibilnost |
| Čisti PTFE | 260 | 10 | 10 | Odlično (osim rastopljenih alkalnih metala, fluora) |
| Podmazan PTFE | 260 | 15 | 12 | Odlično |
| Grafit PTFE | 300 | 25 | 20 | Odlično |
| Aramid PTFE | 280 | 50 | 15 | Dobar (aramid može biti napadnut jakim kiselinama) |
U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica testira naše PTFE pakovanje kako bi potvrdila ove granice performansi. Također pružamo smjernice za primjenu kako bismo pomogli našim kupcima da odaberu razred koji je prikladan za njihove specifične uvjete. Preporučujemo da se kupci uvijek konsultuju sa proizvođačem pakovanja pre upotrebe PTFE pakovanja u aplikacijama koje se približavaju ovim ograničenjima.
Performanse PTFE pakovanja ne zavise samo od materijala već i od instalacije. Nepravilna instalacija je vodeći uzrok kvara pakovanja. Ključni koraci instalacije su: čišćenje kutije za punjenje, rezanje prstenova za zaptivanje na ispravnu dužinu, ugradnja prstenova jedan po jedan sa pravilnom orijentacijom i zatezanje držača zaptivke na ispravnu kompresiju. Prstenove za pakovanje treba rezati oštrim nožem i trnom kako bi se osigurao kvadratni rez. Prstenove treba postaviti sa dijagonalnim rezom koji je pomaknut za 90 stepeni u odnosu na prethodni prsten, stvarajući labirintsku brtvu. Priključak uvodnice treba zategnuti postepeno i ravnomjerno, s osovinom koja se okreće između podešavanja. Tabela ispod sumira korake instalacije i njihovu važnost.
| Korak instalacije | Procedura | Važnost |
| Očistite kutiju za punjenje | Uklonite staro pakovanje, očistite provrt i osovinu | Sprečava kontaminaciju i puteve curenja |
| Cut Rings | Za kvadratni rez koristite oštar nož i trn | Osigurava pravilno prianjanje i zaptivanje |
| Instalirajte prstenove | Jedno po jedno, pomak seče za 90 stepeni | Stvara labirint pečat |
| Zategnite žlezdu | Postepeno, ravnomjerno, rotirajte osovinu između podešavanja | Sprečava prekomernu kompresiju i habanje osovine |
| Run-In | Dozvolite pakovanju da sjedi i prilagodite ga po potrebi | Osigurava dugoročne performanse |
U našoj fabrici dajemo detaljna uputstva za instalaciju uz svaku narudžbu PTFE pakovanja. Nudimo i obuku na licu mjesta za timove za održavanje. Naš cilj je osigurati da naše PTFE pakovanje radi pouzdano od prvog pokretanja i tokom cijelog vijeka trajanja.
Procjena dobavljača PTFE ambalaže zahtijeva fokus na kvalitetu materijala, proizvodne mogućnosti, testiranje, podršku za primjenu i performanse isporuke. Dobavljač mora koristiti visokokvalitetne PTFE pređe i održavati strogu kontrolu kvaliteta u procesu pletenja. Moraju imati sposobnost testiranja kako bi potvrdili performanse pakovanja. Oni moraju pružiti podršku aplikacijama kako bi pomogli kupcima da odaberu pravu klasu i da je pravilno instaliraju. I moraju imati pouzdane performanse isporuke kako bi rasporedi održavanja bili na pravom putu. Tabela ispod rezimira ove kriterije evaluacije.
| Kriterijum evaluacije | Šta tražiti | Zašto je važno |
| Kvalitet materijala | Visokokvalitetno PTFE predivo, certificirane sirovine | Osigurava hemijsku otpornost i trajnost |
| Manufacturing Capability | Precizne mašine za pletenje, kontrola kvaliteta | Osigurava dosljednu gustinu i dimenzije |
| Testiranje | Ispitivanje performansi, verifikacija materijala | Provjerava objavljene specifikacije |
| Podrška aplikacijama | Odabir razreda, upute za ugradnju | Osigurava pouzdane performanse |
| Performanse isporuke | Dostupnost zaliha, vrijeme isporuke | Održava raspored održavanja na pravom putu |
U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi PTFE ambalažu više od jedne decenije. Koristimo visokokvalitetne PTFE pređe i održavamo strogu kontrolu kvaliteta. Testiramo naše pakovanje kako bismo provjerili performanse. Pružamo podršku za aplikacije i upute za instalaciju. I održavamo zalihe standardnih veličina za brzu isporuku. Pozivamo vas da nas ocijenite prema ovim kriterijima i da nas smatrate svojim partnerom za PTFE pakovanje.
Sljedeća tabela daje ključne parametre proizvoda za naše PTFE pakovanje. Ovaj proizvod je dizajniran za industrijske primjene za zaptivanje pumpi i dostupan je u nizu razreda i veličina. Naša fabrika takođe može proizvesti ambalažu po meri koja ispunjava specifične zahteve.
| Parametar | Raspon specifikacija | Bilješke |
| Materijal | PTFE, grafit PTFE, aramidni PTFE | Odabrano za primjenu |
| Poprečni presek | 3 x 3 mm do 25 x 25 mm | Dostupne prilagođene veličine |
| Temperaturni opseg | -100°C do +300°C | Zavisi od razreda |
| Raspon pritiska | Do 50 bara | Zavisi od razreda |
| Brzina osovine | Do 20 m/s | Zavisi od razreda |
| pH opseg | 0 - 14 | Osim rastopljenih alkalnih metala |
| Gustina | 1,3 - 1,8 g/cm³ | Zavisi od konstrukcije |
| Dužina | 5 m - 50 m po kolutu | Dostupne prilagođene dužine |
| MOQ | 10 kg | Za velike narudžbe po dogovoru |
| Lead Time | 1 - 3 sedmice | Zavisi od količine i prilagođavanja |
U našoj tvornici proizvodimo naše PTFE pakiranje kako bi zadovoljili ove specifikacije i još mnogo toga. Možemo prilagoditi materijal, poprečni presjek i dužinu prema vašim specifičnim zahtjevima. Naš sistem kontrole kvaliteta uključuje inspekciju sirovina, inspekciju u procesu i završnu inspekciju prije otpreme. Naš cilj je da našim kupcima pružimo visokokvalitetnu PTFE ambalažu koja ispunjava njihove zahtjeve za performanse.
Pitanje 1: Koja je razlika između čistog PTFE pakovanja i grafitnog PTFE pakovanja?
Odgovor: Pakovanje od čistog PTFE napravljeno je od 100% PTFE pređe i nudi najveću hemijsku otpornost i najniže trenje. Pogodan je za aplikacije niskog pritiska i male brzine. Grafitno PTFE pakovanje sadrži grafit koji poboljšava toplotnu provodljivost i smanjuje habanje. Pogodan je za aplikacije pri velikim brzinama i visokim temperaturama. Izbor zavisi od uslova rada vaše pumpe.
Pitanje 2: Koliko često treba mijenjati PTFE ambalažu?
Odgovor: Interval zamjene ovisi o uvjetima rada, vrsti pakiranja i kvaliteti ugradnje. Općenito, PTFE brtvljenje treba zamijeniti kada počne pretjerano curiti ili kada je držač žlijezda zategnut do svoje granice. Dobro instalirano, pravilno održavano pakovanje može trajati 6 do 12 meseci u tipičnom servisu pumpe. U agresivnim hemikalijama ili primjenama velike brzine, interval može biti kraći.
Pitanje 3: Može li se PTFE ambalaža koristiti u prehrambenim i farmaceutskim pumpama?
Odgovor: Da, PTFE pakovanje se može koristiti u prehrambenim i farmaceutskim pumpama ako je proizvedeno od materijala usklađenih sa FDA i ne sadrži maziva koja nisu odobrena za kontakt s hranom. Naša fabrika nudi PTFE ambalažu za hranu koja ispunjava zahteve FDA i EU 10/2011. Molimo navedite svoje regulatorne zahtjeve prilikom naručivanja.
Pitanje 4: Koja je ispravna procedura zatezanja zaptivke za PTFE pakovanje?
Odgovor: Zaptivku treba zatezati postepeno i ravnomjerno, sa osovinom koja se okreće između podešavanja. Počnite sa zatezanjem prstima, a zatim zategnite matice uvodnice za jednu šestinu okretaja. Pustite pumpu na nekoliko minuta i provjerite curenje. Lagano kapanje (nekoliko kapi u minuti) je normalno za zbijene žlijezde i pomaže u podmazivanju omotača. Ako je curenje preveliko, zategnite uvodnicu za još jednu šestinu okretaja. Nemojte previše zatezati jer to može uzrokovati prekomjerno trenje i trošenje osovine.
Pitanje 5: Može li se PTFE pakovanje koristiti sa abrazivnim rastvorom?
Odgovor: Standardno PTFE pakovanje se ne preporučuje za abrazivne suspenzije jer se PTFE vlakna mogu oštetiti abrazivnim česticama. Za abrazivne primjene preporučuje se pakiranje od aramidnog PTFE ili pakiranje s ojačanom konstrukcijom. Ovi materijali nude bolju otpornost na abraziju i ekstruziju. Naš tehnički tim može savjetovati o najboljem pakiranju za vašu primjenu gnojiva.
PTFE pakovanje je svestrano i pouzdano rešenje za zaptivanje za industrijske pumpe. Njegova odlična hemijska otpornost, nisko trenje i širok raspon temperatura čine ga pogodnim za širok spektar procesnih fluida. Međutim, njegove performanse zavise od odabira prave klase, razumijevanja ograničenja performansi i pravilnog instaliranja. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica ima stručnost i sposobnost za proizvodnju visokokvalitetnog PTFE pakiranja za najzahtjevnije primjene. Koristimo visokokvalitetne materijale, precizno pletenje i rigorozno testiranje kako bismo osigurali da naše pakovanje ispunjava najviše standarde performansi i pouzdanosti.
Bilo da brtvite centrifugalne pumpe, klipne pumpe, miksere ili ventile, pozivamo vas da nas kontaktirate kako bismo razgovarali o vašim zahtjevima. Možemo pružiti uzorke, tehničke podatke i prilagođena rješenja. Naša posvećenost kvaliteti i zadovoljstvu kupaca učinila nas je pouzdanim partnerom za industrijske primjene zaptivanja širom svijeta.
Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danasda razgovarate o vašim zahtjevima za PTFE pakiranje i otkrijete kako naši proizvodi mogu poboljšati pouzdanost vaših aplikacija za zaptivanje pumpi.
