U gasovodu visokog pritiska ili rafinerijskom hidrokrekeru, prirubnički spojevi moraju sadržavati fluide pri pritiscima većim od 400 bara i temperaturama koje kruže od ambijentalne do preko 500°C. Brtva koja obavlja ovu funkciju brtvljenja nije mekana ploča koja se može stisnuti. To je čvrsti metalni prsten - zaptivka prstenastog zgloba - koja zaptiva kroz mehanizam koji se fundamentalno razlikuje od onog kod konvencionalne zaptivke. Brtva prstenastog zgloba se ne oslanja na elastičnost gumenog ili grafitnog materijala. Oslanja se na preciznu primjenu prednaprezanja zavrtnja kako bi se nametnuo kontakt metala na metal između brtve i žljeba prirubnice. Prednapon zavrtnja je sila koja aktivira performanse zaptivanja brtve. Bez dovoljnog prednaprezanja, brtva prstenastog zgloba neće zaptiti. Kod prevelikog prednaprezanja, prirubnica ili brtva se mogu oštetiti. Prednaprezanje vijka je kritična varijabla koja određuje uspjeh ili neuspjeh spoja.
Pitanje kako prednapon zavrtnja aktivira performanse brtvljenja prstenastog zgloba pitanje je mehanike i nauke o materijalima. Prednaprezanje zavrtnja stvara naprezanje pri sjedenju na brtvi, uzrokujući da se prilagodi žljebu prirubnice. Materijal zaptivača mora imati odgovarajuću tvrdoću da bi se blago deformirao i ispunio mikroskopske nepravilnosti na površini utora. Prirubnica mora biti dovoljno jaka da izdrži predopterećenje bez popuštanja. A vijci moraju biti zategnuti u kontrolisanoj šemi kako bi se osigurala ujednačena raspodjela opterećenja oko prstena. Ovaj članak će ispitati mehaniku prednaprezanja vijka, dizajn brtve prstenastog zgloba, ulogu tvrdoće brtve i praktična razmatranja za postizanje pouzdanog brtvljenja. Također ćemo dati detaljne specifikacije za našePrstenasti spojeviiz naše tvornice u Ningbo Kaxite Sealing Materials Co., Ltd.

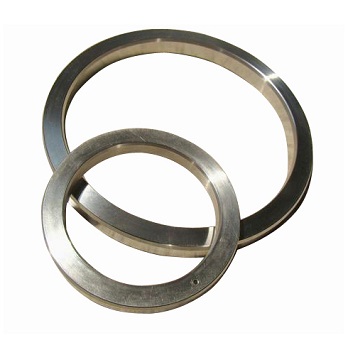

Prstenasta brtva je metalni zaptivni element koji se koristi u prirubničkim spojevima pod visokim pritiskom i visokom temperaturom. Obično se pravi od čvrstog metalnog prstena ovalnog ili osmougaonog presjeka. Zaptivka je dizajnirana tako da stane u precizno obrađen žljeb na čeonoj strani prirubnice. Kada su prirubnice spojene vijcima, brtva se stisne između dva utora, stvarajući brtvu od metala do metala. Mehanizam zaptivanja prstenastog zaptivača razlikuje se od mehanizma mekog zaptivača. Meka zaptivka zaptiva tako što se prilagođava površini prirubnice i ispunjava mikroskopske nepravilnosti. Zaptivka prstenastog zgloba zaptiva tako što lagano deformiše metal i stvara linijski kontakt sa žlebom. Kontaktni napon na liniji kontakta je izuzetno visok, što stvara brtvu čak i pri vrlo visokim pritiscima. Tabela u nastavku sumira ključne karakteristike brtve prstenastog zgloba.
| Feature | Opis |
| Materijal | Meko željezo, ugljični čelik, nehrđajući čelik, Monel, Inconel |
| Poprečni presek | Ovalni ili osmougaoni |
| Mehanizam zaptivanja | Metal-metal linijski kontakt |
| Ocena pritiska | Do 10.000 psi (690 bara) i više |
| Temperatura Rating | -200°C do +850°C (u zavisnosti od materijala) |
| Standardi | API 6A, ASME B16.20 |
U Kaxite-u, naša tvornica proizvodi brtve za prstenaste zglobove u nizu materijala i veličina kako bi ispunili zahtjeve najzahtjevnijih aplikacija. Koristimo preciznu mašinsku obradu kako bismo osigurali da su dimenzije brtve tačne i da je površina ispravna. Naše zaptivke su certificirane prema standardima API 6A i ASME B16.20, osiguravajući da ispunjavaju najviši nivo kvaliteta i pouzdanosti.
Prednapon zavrtnja je napetost koja se stvara u vijcima kada su zategnuti. To je sila koja spaja prirubnice i sabija brtvu. Bez prednaprezanja vijka, prirubnice se ne bi držale zajedno, a brtva ne bi bila komprimirana. Prednapon zavrtnja je ono što aktivira performanse zaptivanja brtve prstenastog zgloba. Kada su vijci zategnuti, sila prednaprezanja se prenosi kroz prirubnice na brtvu. Zaptivka je pritisnuta uz žljeb, stvarajući kontakt visokog naprezanja koji brtvi spoj. Količina prednaprezanja određuje naprezanje sjedišta na brtvi, što zauzvrat određuje kvalitet zaptivke. Ako je predopterećenje prenisko, naprezanje sjedišta će biti nedovoljno i spoj će propuštati. Ako je predopterećenje previsoko, prirubnica ili brtva mogu popustiti, što također može uzrokovati curenje. Prednapon zavrtnja mora se pažljivo izračunati i kontrolisati kako bi se osiguralo pouzdano zaptivanje. Tabela ispod ilustruje odnos između prednaprezanja vijka i naprezanja zaptivke.
| Predopterećenje vijka (kN) | Napon zaptivke (MPa) | Performanse zaptivanja |
| 50 | 100 | nedovoljno; vjerovatno će procuriti |
| 100 | 200 | Marginalni; može curiti pod pritiskom |
| 150 | 300 | Dobro; pouzdan pečat |
| 200 | 400 | Odlično; optimalno zaptivanje |
| 250 | 500 | Pretjerano; rizik od popuštanja prirubnice |
U našoj tvornici našim kupcima pružamo detaljne preporuke za vijke za naše prstenaste brtve. Određujemo potrebno predopterećenje zavrtnja, obrazac zatezanja i zahtjeve za podmazivanjem. Naš inženjerski tim može pomoći u proračunu ispravnog prednaprezanja za vašu specifičnu kombinaciju prirubnice i brtve. Po potrebi nudimo i tehničku podršku na licu mjesta.
Tvrdoća zaptivke prstenastog zgloba je kritičan faktor u njegovom zaptivnom radu. Zaptivka mora biti dovoljno mekana da se lagano deformiše pod prednaprezanjem vijka, u skladu sa žlebom prirubnice i stvarajući brtvu. Međutim, mora biti i dovoljno tvrda da odoli ekstruziji i da zadrži svoj oblik pod visokim pritiskom. Tvrdoća brtve je određena materijalom od kojeg je napravljena. Meko željezo je najmekši i najčešće korišteni materijal. Pogodan je za aplikacije niskog pritiska i niske temperature. Ugljični čelik je tvrđi i koristi se za veće pritiske. Nerđajući čelik je još tvrđi i pruža otpornost na koroziju. Monel i Inconel se koriste za najzahtjevnije primjene, gdje je potrebna visoka čvrstoća i otpornost na koroziju. Tabela u nastavku rezimira tvrdoću i tipične primjene uobičajenih materijala za brtvu prstenastog zgloba.
| Materijal | tvrdoća (HB) | maksimalni pritisak (bar) | Tipična primjena |
| Soft Iron | 90 - 120 | 100 | Voda niskog pritiska, para |
| Carbon Steel | 120 - 150 | 250 | Nafta i gas, opća industrija |
| Nerđajući čelik 304 | 150 - 180 | 400 | Hemijska, petrohemijska |
| Nerđajući čelik 316 | 150 - 180 | 400 | Korozivna okruženja |
| Monel | 150 - 200 | 500 | Morska voda, visoke temperature |
| Inconel | 180 - 250 | 690 | Visoka temperatura, visoki pritisak |
AtNingbo Kaxite Sealing Materials Co., Ltd., proizvodimo brtve za prstenaste zglobove od svih ovih materijala. Također nudimo niz razina tvrdoće unutar svakog materijala kako bi odgovarao različitim primjenama. Naš inženjerski tim može vam pomoći da odaberete pravi materijal i tvrdoću za vaše specifične zahtjeve.
Žleb prirubnice je udubljenje na površini prirubnice u koje se postavlja brtva prstenastog zgloba. Dimenzije i završna obrada utora su kritični za učinak brtvljenja brtve. Žljeb se mora strojno obrađivati na precizne tolerancije kako bi se osiguralo da je zaptivka pravilno postavljena i da je kontaktni napon ujednačen. Ugao žljeba, dubina žljeba i širina žljeba utječu na performanse zaptivanja. Završna obrada žlijeba mora biti dovoljno glatka da omogući zaptivku da se deformira i ispuni mikroskopske nepravilnosti, ali ne toliko glatka da zaptivka ne može zahvatiti površinu. Tabela ispod sumira ključne parametre žljebova za standardne brtve za prstenaste spojeve.
| Parametar | Specifikacija | Važnost |
| Groove Angle | 23° ± 1° (ovalno); 23° ± 1° (osmougaoni) | Osigurava pravilno sjedenje i kontakt |
| Groove Depth | Prema API 6A / ASME B16.20 | Osigurava da je brtva u potpunosti zarobljena |
| Groove Width | Prema API 6A / ASME B16.20 | Osigurava prianjanje brtve bez prevelikog zazora |
| Završna obrada (Ra) | 1,6 - 3,2 µm | Omogućava prianjanje i zaptivanje brtve |
| Ravnost | 0,05 mm na 100 mm | Osigurava ravnomjeran kontaktni napon |
U našoj fabrici možemo pružiti tehničku podršku za dizajn i obradu žljebova prirubnice. Nudimo i uslugu inspekcije žljebova kako bismo potvrdili da žljeb ispunjava zahtjeve primjenjivog standarda. Ovo je važno jer istrošeni ili oštećeni žljebovi mogu spriječiti čak i novu brtvu da pravilno zaptiva.
Proračun prednaprezanja vijka je kritičan korak u dizajnu i montaži spoja zaptivke prstenastog zgloba. Prednapon mora biti dovoljan za stvaranje potrebnog naprezanja pri sjedenju na brtvi, ali ne toliko visok da bi popuštao prirubnicu ili vijke. Proračun uzima u obzir naprezanje zaptivke, dimenzije prirubnice, veličinu i materijal zavrtnja, te radni pritisak i temperaturu. Predopterećenje se obično izračunava pomoću ASME koda kotla i posude pod pritiskom ili ekvivalentnog standarda. Nakon što se izračuna prednaprezanje, mora se kontrolirano primijeniti na vijke. To se obično radi pomoću moment ključa ili hidrauličnog zatezača. Mora se pratiti obrazac zatezanja kako bi se osigurala ujednačena raspodjela opterećenja. Tabela ispod sumira ključne korake u primjeni prednaprezanja vijaka.
| Korak | Akcija | Svrha |
| 1 | Očistite i pregledajte prirubnicu i žljeb | Uvjerite se da nema ostataka ili oštećenja |
| 2 | Podmažite vijke i matice | Smanjite trenje i osigurajte dosljedno prednaprezanje |
| 3 | Zategnite vijke zvezdasto do 30% ciljnog momenta | Postavite brtvu i poravnajte prirubnice |
| 4 | Zategnite vijke zvezdasto do 60% ciljnog momenta | Postepeno stisnite brtvu |
| 5 | Zategnite vijke u obliku zvijezde do 100% ciljnog momenta | Ostvarite konačno predopterećenje |
| 6 | Provjerite obrtni moment nakon 24 sata | Nadoknadite puzanje i opuštanje |
U Ningbo Kaxite Sealing Materials Co., Ltd., našim kupcima pružamo detaljne procedure zavrtnja za naše brtve prstenastih zglobova. Također nudimo obuku i podršku na licu mjesta kako bismo osigurali da se predopterećenje pravilno primjenjuje. Naš cilj je pomoći našim kupcima da svaki put ostvare pouzdano pečat.
Ključne specifikacije za brtvu prstenastog zgloba uključuju veličinu zaptivke, klasu pritiska, materijal, tip poprečnog presjeka i tvrdoću. Donja tabela daje sažetak tipičnih specifikacija za naše brtve prstenastih zglobova.
| Specifikacija | Domet | Bilješke |
| Veličina | 1/2" do 36" | Prema API 6A / ASME B16.20 |
| Klasa pritiska | Klasa 150 do 2500 | Takođe API 6A pritisci |
| Materijal | Meko željezo, ugljični čelik, SS304, SS316, Monel, Inconel | Odabrano na osnovu aplikacije |
| Tip poprečnog presjeka | Ovalni (R), osmougaoni (RX), visoke performanse (BX) | Odabrano na osnovu pritiska i utora |
| Tvrdoća | Po standardu materijala | Odabrano na osnovu materijala prirubnice |
| Završna obrada | Ra 1,6 - 3,2 µm | Osigurava pravilno sjedenje |
| Standardi | API 6A, ASME B16.20, DIN 2693 | Usklađenost sa međunarodnim standardima |
U našoj tvornici proizvodimo brtve za prstenaste zglobove kako bi zadovoljili ove specifikacije i više. Možemo prilagoditi zaptivku tako da odgovara specifičnim zahtjevima projekta, uključujući posebne materijale, posebne veličine i posebne poprečne presjeke. Naš inženjerski tim može pomoći u procesu odabira i pružiti detaljne tehničke podatke za vaš projekat.
Pitanje 1: Koji je preporučeni prednapon zavrtnja za brtvu prstenastog zgloba?
Odgovor: Preporučeni prednapon zavrtnja zavisi od veličine brtve, klase pritiska, materijala zaptivke i materijala prirubnice. Obično se izračunava pomoću ASME koda za kotlove i posude pod pritiskom ili ekvivalentnog standarda. Prednapon mora biti dovoljan za stvaranje potrebnog naprezanja na zaptivku bez popuštanja prirubnice ili vijaka. U Ningbo Kaxite Sealing Materials Co., Ltd., pružamo detaljne preporuke za vijke za svaku od naših brtvila za prstenaste spojeve.
Pitanje 2: Da li se brtva prstenastog zgloba može ponovo koristiti?
Odgovor: Općenito, brtvu prstenastog zgloba ne bi trebalo ponovo koristiti. Kada se brtva stisne, plastično se deformira kako bi se prilagodila žljebu. Ova deformacija je trajna i brtva se neće vratiti u prvobitni oblik. Ponovna upotreba zaptivke prstenastog zgloba može dovesti do curenja jer zaptivka drugi put neće pravilno zatvoriti. Industrijski standard je zamjena brtve svaki put kada se spoj otvori. Naša fabrika preporučuje upotrebu nove brtve za svaki sklop.
Pitanje 3: Koja je razlika između ovalne i osmougaone brtve?
Odgovor: Ovalna brtva (tip R) ima zaobljen poprečni presjek i koristi se u standardnim aplikacijama. Osmougaoni zaptivač (tip RX) ima poprečni presek sa ravnim stranama koji obezbeđuje efikasnije zaptivanje pri višim pritiscima. Osmougaona brtva zahtijeva drugačiji dizajn utora od ovalne brtve. Izbor između ova dva zavisi od klase pritiska i utora prirubnice. Naš inženjerski tim može vam pomoći da odaberete pravi tip za vašu aplikaciju.
Pitanje 4: Kako da znam da li moja zaptivka prstenastog zgloba curi?
Odgovor: Znakovi curenja zaptivke prstenastog zgloba uključuju vidljivu tečnost ili gas koji izlazi iz zgloba, pad pritiska u sistemu i prisustvo šištanja. Ako sumnjate na curenje, spoj treba ukloniti pod tlakom i odmah ga pregledati. Zaptivku treba zameniti, a žleb prirubnice pregledati da li ima oštećenja. Curenja mogu biti opasna, posebno u visokotlačnim ili toksičnim službama, tako da ih nikada ne treba zanemariti.
Pitanje 5: Koji je ispravan obrazac zatezanja za prirubnicu zaptivke?
Odgovor: Ispravan obrazac zatezanja je zvjezdasti uzorak, gdje se vijci zatežu u ukrštanju. Zavrtnje treba zategnuti u više faza, obično 30%, 60% i 100% ciljnog momenta. Ovo osigurava da je brtva ravnomjerno stisnuta i da prirubnice ostaju paralelne. Nakon početnog zatezanja, moment treba provjeriti nakon 24 sata kako bi se kompenziralo puzanje i opuštanje. U Ningbo Kaxite Sealing Materials Co., Ltd., pružamo detaljne procedure zatezanja za naše brtve prstenastih zglobova.
Prednapon zavrtnja je sila koja aktivira performanse zaptivanja brtve prstenastog zgloba. Bez dovoljnog prednaprezanja, brtva se ne može deformirati i stvoriti kontakt visokog naprezanja koji je neophodan za zaptivanje spojeva pod visokim pritiskom i visokom temperaturom. Prednapon zavrtnja mora biti pažljivo izračunat, primenjen i kontrolisan kako bi se osiguralo pouzdano zaptivanje. Materijal zaptivača, žljeb prirubnice i postupak zavrtnja igraju ulogu u performansama zaptivanja. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica ima stručnost i iskustvo za proizvodnju brtvila za prstenaste spojeve koji ispunjavaju najzahtjevnije zahtjeve. Koristimo visokokvalitetne materijale, preciznu mašinsku obradu i rigorozno testiranje kako bismo osigurali da svaka zaptivka koju proizvodimo pruža pouzdane performanse. Također pružamo sveobuhvatnu tehničku podršku kako bismo pomogli našim klijentima da postignu uspješan pečat.
Bilo da dizajnirate novi sistem visokog pritiska ili održavate postojeći, pozivamo vas da kontaktirate naš tehnički tim kako bismo razgovarali o vašim zahtevima. Možemo pružiti specifikacije proizvoda, preporuke za pričvršćivanje vijaka i podršku na licu mjesta. Naša posvećenost kvaliteti i zadovoljstvu kupaca učinila nas je pouzdanim partnerom za brtvljenje aplikacija širom svijeta.
Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danaskako biste razgovarali o vašim zahtjevima za brtvom prstenastog zgloba i otkrili kako naši proizvodi mogu osigurati pouzdano brtvljenje u vašim najzahtjevnijim primjenama.
