U petrohemijskoj industriji, jedno curenje prirubnice na hidrokrekeru visokog pritiska može izazvati hitno gašenje koje košta više od 500.000 dolara dnevno u izgubljenoj proizvodnji. U elektrani, curenje pare na ulaznoj prirubnici turbine može dovesti do prisilnog prekida rada koji traje danima. Ovo nisu rijetki događaji. Oni su direktna posljedica kvarova zaptivanja i predstavljaju jedan od najznačajnijih izvora neplanskog održavanja i gubitka proizvodnje u teškoj industriji. Komponenta u središtu ovog izazova je brtva. A među zaptivkama, jedan dizajn se pokazao kao izuzetno efikasan u prevenciji ovih skupih kvarova: prstenasta zaptivka.
Prstenasta brtva je metalni zaptivni element koji se koristi u aplikacijama pod visokim pritiskom i visokim temperaturama gdje se o pouzdanosti ne može pregovarati. Za razliku od mekih zaptivki, koje se oslanjaju na kompresibilnost za stvaranje brtve, brtva prstenastog zgloba stvara brtvu kroz precizan kontakt metal-metal između zaptivke i žljeba na stranama prirubnice. Ovaj dizajn pruža brtvu koja je otporna na ispuhivanje, vrlo otporna na termičke cikluse i sposobna izdržati pritiske koji bi uništili druge vrste zaptivki. Rezultat je dramatično smanjenje neplaniranog održavanja i gubitka proizvodnje. Ovaj članak će objasniti kako brtva prstenastog zgloba to postiže, ispitujući njegov dizajn, materijale, instalaciju i performanse u najzahtjevnijim industrijskim okruženjima. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodiPrstenasti spojeviviše od dvije decenije, i iz prve ruke vidjeli smo kako pravi zaptivač može transformirati pouzdanost postrojenja.
Zaptivka prstenastog zgloba je čvrsti metalni zaptivni prsten koji je mašinski obrađen na precizne dimenzije i dizajniran da stane u odgovarajući žleb koji je mašinski obrađen na površinama prirubnice. Zaptivka je tipično ovalnog ili osmougaonog presjeka, a dostupna je u nizu standardnih veličina definiranih API 6A i ASME B16.20. Kada se prirubnički vijci zategnu, brtva se stisne između dva lica utora. Metal se blago deformiše, stvarajući čvrsto zaptivanje u kontaktu sa linijom. Ovo se suštinski razlikuje od mekog zaptivača, koji se oslanja na kompresibilnost materijala kako bi popunio nesavršenosti na površini prirubnice. Zaptivka prstenastog zgloba oslanja se na preciznu geometriju utora i zaptivke kako bi stvorila zaptivanje koje je i robusno i pouzdano.
Ključna prednost brtve prstenastog zgloba je njegova otpornost na izbijanje. U mekom zaptivaču, zaptivni element je ograničen između strana prirubnice, ali nije mehanički zaključan na mjestu. Ako unutrašnji pritisak premašuje silu pritiska vijaka, brtva se može istisnuti iz spoja - fenomen poznat kao izduvavanje. Ovo je katastrofalan kvar koji oslobađa procesnu tekućinu i može uzrokovati ozljede ili smrt. Brtva prstenastog zgloba ne može izduvati jer je mehanički zarobljena u žljebu. Žljeb se ponaša kao zaštitna posuda, a brtva je sabijena unutar njega. Čak i ako se izgubi opterećenje vijaka, brtva ostaje na mjestu, održavajući brtvu. Ovo je kritična sigurnosna karakteristika u aplikacijama pod visokim pritiskom.
Tabela ispod upoređuje karakteristike dizajna i karakteristike performansi brtvi sa prstenastim zglobom i mekim zaptivkama.
| Feature | Zaptivka prstenastog zgloba | meka brtva (lim) |
| Mehanizam zaptivanja | Metal-metal linijski kontakt | Kompresija mekog materijala |
| Otpornost na eksploziju | Odlično (mehanički zarobljeno) | Loše (može se ekstrudirati) |
| Ocena pritiska | Do 10.000 psi (690 bara) | Do 1000 psi (69 bara) |
| Temperatura Rating | Do 1000°C (ovisno o materijalu) | Do 500°C (u zavisnosti od materijala) |
| Ponovna upotreba | Ne preporučuje se | Ne preporučuje se |
| Tipične primjene | Učci bunara, cjevovodi, rafinerije, elektrane | Opći industrijski cjevovodi, sistemi niskog pritiska |
Dizajn brtve prstenastog zgloba je standardiziran kako bi se osigurala zamjenjivost. Najčešći stilovi su tip R (ovalni ili osmougaoni), tip RX (za veće pritiske) i tip BX (za ekstremno visoke pritiske). Svaki stil ima specifičnu geometriju žljebova i ocjenu pritiska. AtNingbo Kaxite Sealing Materials Co., Ltd., proizvodimo sva tri stila u nizu materijala kako bismo zadovoljili zahtjeve različitih primjena.
Zaptivka od metala do metala brtve prstenastog zgloba je ključ za njenu sposobnost da spriječi izbijanje i curenje. Kada se prirubnički vijci zategnu, brtva se stisne uz površine utora. Početni kontakt je linijski kontakt - zakrivljena površina brtve se susreće s ravnom površinom žlijeba. Kako se opterećenje vijka povećava, metal na kontaktnoj liniji se plastično deformira, stvarajući širu kontaktnu površinu. Ova deformacija je ograničena na vrlo malu regiju i stvara brtvu koja je i čvrsta i elastična. Zaptivanje je čvrsto jer kontakt metal-metal eliminiše mikroskopske praznine koje bi omogućile da tečnost izađe. Otporan je jer elastična deformacija brtve i prirubnice omogućava spoju da prihvati male pokrete bez gubitka kontakta.
Geometrija utora je kritična za performanse brtve. Utor se obrađuje pod preciznim uglom (obično 23° za zaptivke tipa R) i dubinom. Kada je brtva stisnuta, klinasto djelovanje žljeba tjera materijal zaptivke u čvrst kontakt s površinama žlijeba. Ovo stvara brtvu koja postaje čvršća kako se pritisak povećava. Ovo je poznato kao brtva pod pritiskom. Što je veći unutrašnji pritisak, to je brtva više pritisnuta na površine žlebova i brtva postaje čvršća. Ovo je suprotno od mekog zaptivača, koji se može izbaciti iz spoja visokim pritiskom. Tabela ispod pokazuje odnos između unutrašnjeg pritiska i sile zaptivanja za brtvu prstenastog zgloba.
| unutrašnji pritisak (bar) | Sila brtvljenja (N/mm) | Kontaktni napon (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Zaptivka pod pritiskom je ono što brtvu prstenastog zgloba čini tako efikasnom u sprečavanju izbijanja. Čak i ako se opterećenje zavrtnja smanji zbog termičkog širenja ili opuštanja, unutrašnji pritisak nastavlja da pokreće brtvu. Ovo je kritična sigurnosna karakteristika u aplikacijama pod visokim pritiskom. U našoj fabrici testiramo svaku seriju zaptivki za prstenaste zglobove kako bismo potvrdili njihov učinak brtvljenja pod pritiskom. Koristimo hidrauličku opremu za ispitivanje koja primjenjuje unutrašnji pritisak na ispitnu prirubnicu i mjeri stopu curenja. Naše zaptivke konstantno postižu stope curenja koje su znatno ispod dozvoljenih granica API 6A i ASME B16.20.
Materijal od kojeg je napravljena brtva prstenastog zgloba određuje njegovu sposobnost da izdrži korozivne i termičke uvjete primjene. Brtva napravljena od pogrešnog materijala prerano će pokvariti, što će dovesti do neplaniranog održavanja i gubitka proizvodnje. Najčešći materijali za brtve prstenastih zglobova su meko željezo, čelik s niskim udjelom ugljika, nehrđajući čelik (304, 316, 321) i egzotične legure kao što su Inconel, Monel i Hastelloy. Svaki materijal ima određeni raspon temperature i otpornosti na koroziju. Odabir materijala mora se temeljiti na procesnoj tekućini, radnoj temperaturi i potrebnom vijeku trajanja.
Meko željezo je najekonomičniji materijal i pogodan je za niskotemperaturne, nekorozivne primjene. Niskougljični čelik se koristi za nešto zahtjevnije primjene. Nerđajući čelik 304 i 316 su radni konji industrije, nudeći dobru otpornost na koroziju i čvrstoću na visokim temperaturama. Nerđajući čelik 321 stabilizovan je titanom kako bi se sprečila intergranularna korozija na visokim temperaturama. Inconel i Monel se koriste u najagresivnijim sredinama, poput onih koje sadrže kloride ili paru visoke temperature. Tabela ispod daje vodič za temperaturu i granice korozije uobičajenih materijala za brtvu prstena.
| Materijal | Max. temperatura (°C) | Otpornost na koroziju | Tipične primjene |
| Soft Iron | 400 | Jadno | Usluge niskog pritiska, nekorozivne |
| Niskougljični čelik | 500 | Pošteno | Opći industrijski cjevovodi |
| Nerđajući čelik 304 | 700 | Dobro | Većina rafinerijskih i petrohemijskih usluga |
| Nerđajući čelik 316 | 800 | Vrlo dobro | Korozivna okruženja, para visoke temperature |
| Nerđajući čelik 321 | 900 | Vrlo dobro | Primene na visokim temperaturama |
| Inconel 625 | 1,000 | Odlično | Ekstremna temperatura, vrlo korozivna |
| Monel 400 | 800 | Odlično | Sredine koje sadrže hlorid |
Odabir pravog materijala je kritična inženjerska odluka. Zaptivka koja nije otporna na procesnu tečnost će korodirati, gubiti sposobnost brtvljenja i potencijalno kontaminirati proces. Zaptivka koja nije predviđena za radnu temperaturu će omekšati ili puzati, gubi prednaprezanje i omogućava curenje. U Kaxite-u blisko sarađujemo sa našim kupcima kako bismo odabrali optimalni materijal za svaku primjenu. Održavamo sveobuhvatnu bazu podataka o kompatibilnosti materijala i možemo dati specifične preporuke na osnovu uslova procesa. Ova usluga je jedan od načina na koji pomažemo našim klijentima da smanje neplanirano održavanje i gubitak u proizvodnji.
Najizdržljivija brtva prstenastog zgloba na svijetu neće uspjeti ako nije pravilno instalirana. Instalacija je kritičan faktor za pouzdanost brtve. Najčešće greške pri instalaciji su: ponovna upotreba zaptivke koja je već bila komprimovana, oštećenje zaptivke tokom rukovanja, neočišćenje žleba i primena neravnomernog momenta zavrtnja. Svaka od ovih grešaka može dovesti do prijevremenog kvara. Pravilna instalacija je sistematski proces koji se mora pažljivo pratiti.
Prvi korak je pregled brtve i utora. Zaptivka mora biti bez oštećenja kao što su ogrebotine, udubljenja ili korozija. Utor mora biti čist, suh i bez bilo kakvog otpada ili starog materijala za zaptivanje. Svako oštećenje utora će se prenijeti na brtvu, sprečavajući pravilno zaptivanje. Drugi korak je ugradnja brtve u utor. Zaptivkom treba pažljivo rukovati kako ne bi došlo do oštećenja. Treba ga postaviti u žljeb i provjeriti da li je ispravno nasjednut. Treći korak je poravnavanje prirubnica. Prirubnice moraju biti paralelne i poravnate unutar specificiranih tolerancija. Neusklađenost će uzrokovati neravnomjerno opterećenje zaptivke i može dovesti do curenja.
Četvrti korak je zatezanje vijaka. Ovo se mora uraditi u obliku zvijezde ili križa, u više prolaza, kako bi se osiguralo ravnomjerno opterećenje. Konačni moment zavrtnja treba da bude u skladu sa specifikacijama proizvođača prirubnice. Upotreba kalibriranog moment ključa je neophodna. Tabela ispod daje sažetak koraka instalacije i ključne točke koje treba provjeriti.
| Korak | Akcija | Key Check |
| 1 | Pregledajte brtvu i žljeb | Bez grešaka, čist i suv |
| 2 | Ugradite brtvu u utor | Propisno sjedi |
| 3 | Poravnajte prirubnice | Paralelno i centrirano |
| 4 | Zategnite vijke u obliku zvijezde | Više prolaza, čak i obrtni moment |
| 5 | Konačna provjera momenta | Prema specifikaciji |
U našoj tvornici pružamo detaljne upute za instalaciju uz svaku brtvu prstenastog zgloba koju isporučujemo. Također nudimo obuku za instalaciju na licu mjesta za naše kupce. Naš tehnički tim je na raspolaganju za pomoć oko bilo kakvih pitanja o instalaciji. Prateći ove procedure, naši kupci mogu osigurati da njihove prstenaste brtve pružaju dugoročnu pouzdanost koja je neophodna za smanjenje neplaniranog održavanja i gubitaka u proizvodnji.
Ukupni trošak vlasništva (TCO) brtve prstenastog zgloba uključuje početnu kupovnu cijenu, trošak ugradnje, troškove održavanja i trošak kvara. Dok je početna nabavna cijena zaptivke prstenastog zgloba viša od one meke zaptivke, ukupni trošak vlasništva je često niži jer brtva prstenastog zgloba traje duže i rjeđe pokvari. Jedan kvar mekog zaptivača može koštati stotine hiljada dolara izgubljene proizvodnje, dok prstenasta zaptivka može sprečiti taj kvar. Tabela u nastavku daje poređenje TCO-a zaptivke prstenastog zgloba i meke zaptivke u periodu od 10 godina.
| Troškovna komponenta | Zaptivka prstenastog zgloba | Soft Gasket |
| Početna kupovna cijena (po jedinici) | $50 | $10 |
| Broj zamjena (10 godina) | 2 | 6 |
| Ukupni trošak kupovine | 100 dolara | 60 dolara |
| Instalaterski radovi (10 godina) | 200 dolara | 600 dolara |
| Cijena neuspjeha (10 godina) | $0 | $50,000 |
| Ukupni trošak vlasništva | 300 dolara | $50,660 |
Iz tablice se vidi da je ukupni ukupni udio zaptivke prstenastog zgloba znatno niži od mekog zaptivke, unatoč višoj početnoj nabavnoj cijeni. Uštede dolaze od smanjenog broja zamjena, manjeg rada na montaži i eliminacije troškova kvarova. Ovo je ekonomski argument za upotrebu brtvi sa prstenastim zglobovima u aplikacijama pod visokim pritiskom i visokim temperaturama. Trošak jednog kvara daleko nadmašuje cijenu samog zaptivača. U Ningbo Kaxite Sealing Materials Co., Ltd., pomažemo našim klijentima da izračunaju TCO njihovih rješenja za brtvljenje. Vjerujemo da je brtva prstenastog zgloba najisplativije rješenje za zahtjevne primjene.
Pitanje 1: Može li se brtva prstenastog zgloba ponovo koristiti nakon što je komprimirana?
Odgovor: Ne, brtvu prstenastog zgloba ne treba ponovo koristiti. Nakon što je brtva sabijena, podvrgnuta je plastičnoj deformaciji i očvrsnula. Ponovna upotreba neće osigurati pouzdano brtvljenje. Zaptivku treba zameniti svaki put kada se prirubnica otvori. Ovo je kritična sigurnosna praksa. U Ningbo Kaxite Sealing Materials Co., Ltd., preporučujemo našim kupcima da drže adekvatan inventar rezervnih zaptivki kako ne bi bili u iskušenju da ponovo koriste brtvu u hitnim slučajevima.
Pitanje 2: Kako da odaberem pravi materijal za brtvu prstenastog zgloba?
Odgovor: Izbor materijala ovisi o procesnoj tekućini, radnoj temperaturi i potrebnoj otpornosti na koroziju. Za niskotemperaturne, nekorozivne primjene, dovoljno je meko željezo ili čelik s niskim udjelom ugljika. Za većinu rafinerija i petrokemijskih aplikacija preporučuje se nerđajući čelik 304 ili 316. Za primjene na visokim temperaturama ili vrlo korozivne, mogu biti potrebne egzotične legure kao što su Inconel ili Monel. Naš tehnički tim može dati specifične preporuke na osnovu vaših uslova procesa.

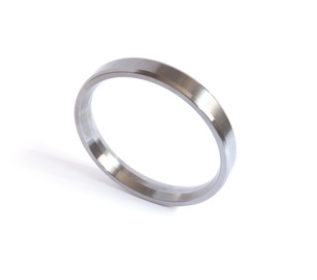

Pitanje 3: Koja je razlika između brtve prstenastog zgloba tipa R, tipa RX i tipa BX?
Odgovor: R tip je standardni ovalni ili osmougaoni zaptivač koji se koristi u većini aplikacija. Tip RX ima modifikovanu geometriju koja obezbeđuje efikasnije zaptivanje pri višim pritiscima. BX tip je dizajniran za ekstremno visoke pritiske i ima dizajn pod pritiskom. Svaki tip ima specifičnu geometriju žljebova i ocjenu pritiska. Naša fabrika proizvodi sve tri vrste, a mi vam možemo pomoći da odaberete pravi za vašu primenu.
Pitanje 4: Kako mogu znati da li je zaptivka prstenastog zgloba oštećena?
Odgovor: Oštećena brtva prstenastog zgloba može imati vidljive ogrebotine, udubljenja ili koroziju. Takođe može biti deformisan iz okruglog oblika ili imati spljošteni poprečni presek. Ako je prisutan bilo koji od ovih znakova, zaptivka se ne smije koristiti. Čak i mali nedostatak može spriječiti brtvu u pravilnom zaptivanje. Uvijek pažljivo pregledajte brtvu prije ugradnje.
Pitanje 5: Koja je maksimalna ocjena pritiska zaptivke prstenastog zgloba?
Odgovor: Maksimalni pritisak brtve prstenastog zgloba ovisi o vrsti i materijalu. Zaptivke tipa R obično su ocenjene na 5000 psi (345 bara). Zaptivke tipa RX su ocenjene na 10.000 psi (690 bara). Brtve tipa BX su ocijenjene na 15.000 psi (1.034 bara) ili više. Stvarna ocjena tlaka također ovisi o nazivnoj prirubnici i opterećenju vijaka. Naša fabrika može da obezbedi specifične ocene pritiska za svaki tip zaptivača i materijal.
Prstenasta brtva je kritična komponenta u nastojanju da se smanji neplanirano održavanje i gubitak proizvodnje u industrijskim sistemima pod visokim pritiskom. Njegova brtva od metala do metala, dizajn pod pritiskom i otpornost na izduvavanje čine ga najpouzdanijim rješenjem za zaptivanje za zahtjevne primjene. Odabirom ispravnog materijala, pravilnom ugradnjom zaptivke i praćenjem programa preventivnog održavanja, operateri postrojenja mogu praktično eliminirati kvarove vezane za zaptivke. Rezultat je duže vrijeme rada, manji troškovi održavanja i sigurnije radno okruženje.
U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi brtve za prstenaste spojeve više od dvije decenije. Nudimo kompletan asortiman standardnih i prilagođenih zaptivki od raznih materijala. Naš tehnički tim je na raspolaganju za pomoć pri odabiru materijala, obuci za instalaciju i analizi kvarova. Posvećeni smo pomaganju našim klijentima da postignu najviši nivo pouzdanosti i sigurnosti u svom radu.
Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danasda saznate više o našim brtvama za prstenaste zglobove i kako one mogu smanjiti vaše neplanirano održavanje i gubitak u proizvodnji.
