Na morskoj naftnoj platformi u Sjevernom moru, plinovod visokog pritiska radi na 350 bara i 120°C. Prirubnice koje spajaju dijelove cijevi su zaptivenePrstenasti spojeviizrađen od nehrđajućeg čelika SS316L. Ove zaptivke moraju izdržati ne samo ekstremni pritisak i temperaturu procesne tekućine već i nemilosrdni napad slanog spreja, vlage i stalnog kretanja mora. Kvar brtve ovdje nije manja neugodnost; to je katastrofalan događaj koji može dovesti do požara, eksplozije, ekološke katastrofe i gubitka života. Izbor materijala za zaptivanje je stoga jedna od najkritičnijih odluka u inžinjeringu na moru. SS316L se pojavio kao poželjan materijal za brtve prstenastih zglobova u ovim okruženjima jer nudi jedinstvenu kombinaciju otpornosti na koroziju, mehaničke čvrstoće i termičke stabilnosti kojoj nijedan drugi materijal ne može parirati po uporedivoj cijeni.
Prstenaste brtve su metalne zaptivke koje se koriste u aplikacijama pod visokim pritiskom i visokim temperaturama. Dizajnirani su tako da se uklapaju u posebno obrađeni žljeb na prednjoj strani prirubnice, stvarajući brtvu metal-metal kada su prirubnice spojene vijcima. Djelovanje brtvljenja se oslanja na deformaciju materijala zaptivke u žljeb, što stvara čvrst spoj koji ne propušta curenje. Materijal zaptivača određuje njegovu sposobnost da izdrži korozivna i mehanička naprezanja aplikacije. SS316L, niskougljična verzija standardnog nehrđajućeg čelika 316, posebno je prikladna za morska i priobalna okruženja zbog svoje odlične otpornosti na hloridnu koroziju i pukotinu. AtNingbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi brtve za prstenaste zglobove od SS316L i drugih legura visokih performansi više od 15 godina, a mi smo usavršili izbor materijala i proizvodne procese kako bismo zadovoljili najzahtjevnije zahtjeve offshore industrije.
Morsko okruženje je jedno od najkorozivnijih prirodnih okruženja na Zemlji. Morska voda sadrži oko 3,5% otopljenih soli, prvenstveno natrijum hlorida, zajedno sa manjim količinama soli magnezijuma, kalcijuma i kalija. Ove soli čine morsku vodu odličnim elektrolitom, koji ubrzava procese elektrohemijske korozije. Za metalne komponente, kombinacija kloridnih jona, otopljenog kisika i vlage stvara nemilosrdni napad koji može uzrokovati degradaciju čak i visokokvalitetnih materijala tijekom vremena. U offshore aplikacijama, izazovi su još veći. Atmosfera je zasićena slanim sprejom, temperature variraju između tropske vrućine i arktičke hladnoće, a mehanička opterećenja su intenzivna. Tabela u nastavku sumira ključne izazove korozije u morskom i morskom okruženju.
| Corrosion Challenge | Opis | Uticaj na zaptivke |
| Chloride Pitting | Lokalizovani napad jonima hlorida | Rupe i degradacija površine |
| Pukotina korozija | Napad u stagnirajućim područjima | Degradacija na zaptivnim površinama |
| Galvanska korozija | Različiti metali u kontaktu | Ubrzana korozija manje plemenitog metala |
| Stres korozija pucanja | Korozija pod vlačnim naprezanjem | Iznenadno pucanje i kvar |
| Erozija Korozija | Protok fluida velike brzine | Mehaničko uklanjanje zaštitnog oksida |
Posljedice korozije u prstenastim zaptivkama su ozbiljne. Korodirana brtva može izgubiti svoju zaptivnu silu, što može dovesti do curenja. Puknuta brtva može katastrofalno propasti. Na morskoj naftnoj ili plinskoj platformi, curenje brtve može osloboditi zapaljive ugljikovodike, stvarajući rizik od požara ili eksplozije. U pomorskom cjevovodu, curenje može uzrokovati kontaminaciju okoliša. U postrojenju za desalinizaciju, curenje može ugroziti kvalitet vode. Izbor materijala otpornog na koroziju, kao što je SS316L, stoga nije samo prioritet kvaliteta; to je imperativ sigurnosti. Naša fabrika u Kaxite-u ima veliko iskustvo u isporuci brtvi sa prstenastim zglobovima za upotrebu u moru i na moru, i razumemo kritičnu važnost odabira materijala u ovim okruženjima.
Prilikom odabira materijala za brtve za prstenaste spojeve u morskim i priobalnim okruženjima, inženjeri moraju birati između niza opcija, uključujući ugljični čelik, nehrđajući čelik, dupleks nehrđajući čelik i egzotične legure kao što su Inconel i Monel. Svaki materijal ima svoju kombinaciju otpornosti na koroziju, mehaničke čvrstoće i cijene. SS316L je često poželjan izbor jer nudi najbolju ravnotežu performansi i cijene za mnoge pomorske primjene. Da biste razumjeli zašto, korisno je uporediti SS316L s drugim uobičajenim materijalima. Tabela ispod daje poređenje ključnih svojstava ovih materijala.
| Materijal | Otpornost na koroziju u morskoj vodi | Mehanička čvrstoća | Troškovi | Tipična primjena |
| Carbon Steel | Loše (zahteva premaz) | Visoko | Nisko | Nekritične, suhe aplikacije |
| SS304 | Umjereno (u hloridima) | Visoko | Nisko | Opšte namjene, blago okruženje |
| SS316L | Odličan (otporan na lomljenje hlorida) | Visoko | Srednje | Pomorska, offshore, hemijska prerada |
| Duplex SS | Odlično | Vrlo visoko | Visoko | Morski pod visokim pritiskom i visokim temperaturama |
| Inconel 625 | Odlično | Vrlo visoko | Vrlo visoko | Ekstremno okruženje, kiseli gas |
| Monel 400 | Odlično | Visoko | Visoko | Cijevi za morsku vodu, izmjenjivači topline |
Ključna prednost SS316L u odnosu na SS304 je sadržaj molibdena. SS316L sadrži 2-3% molibdena, što značajno poboljšava njegovu otpornost na koroziju u obliku šupljina i pukotina u sredinama koje sadrže hlorid. SS304, koji ne sadrži molibden, podložan je pitting u morskoj vodi, posebno u stajaćim područjima gdje se hloridi mogu koncentrirati. Dupleksni nerđajući čelik nudi još veću čvrstoću i otpornost na koroziju, ali je skuplji i teže se obrađuje. Inconel i Monel nude najviši nivo otpornosti na koroziju, ali njihova cijena može biti previsoka za mnoge primjene. SS316L nudi najbolju kombinaciju otpornosti na koroziju, mehaničke čvrstoće i cijene za većinu morskih i morskih primjena prstenastih brtvila.
"L" u SS316L označava "niskougljični". Standardni SS316 ima maksimalni sadržaj ugljenika od 0,08%, dok SS316L ima maksimalni sadržaj ugljenika od 0,03%. Ova razlika može izgledati mala, ali ima značajan utjecaj na performanse materijala u zavarivanju i primjenama na visokim temperaturama. Kada se austenitni nehrđajući čelici poput SS316 zagriju na temperature između 425°C i 815°C, na granicama zrna formiraju se precipitati krom karbida. Ovaj proces je poznat kao senzibilizacija. Formiranje hrom karbida iscrpljuje okolna područja hroma, smanjujući njihovu otpornost na koroziju. U morskom okruženju, osjetljiva područja su vrlo osjetljiva na međugranularnu koroziju. Smanjenjem sadržaja ugljika, SS316L minimizira stvaranje krom karbida, čineći ga otpornim na senzibilizaciju i međugranularnu koroziju.
Nizak sadržaj ugljika u SS316L također poboljšava njegovu zavarljivost. Kada je SS316 zavaren, zona zahvaćena toplinom može postati senzibilizirana ako je sadržaj ugljika previsok. SS316L se može zavariti bez termičke obrade nakon zavarivanja u većini primjena, jer nizak sadržaj ugljika sprječava senzibilizaciju. Ovo je posebno važno za brtve za prstenaste spojeve, koje se mogu proizvesti zavarivanjem ili mašinskom obradom. Tabela ispod sumira ključna hemijska i mehanička svojstva SS316L.
| Nekretnina | Specifikacija |
| Ugljik (C) max | 0,03% |
| hrom (Cr) | 16 - 18% |
| nikl (Ni) | 10 - 14% |
| molibden (Mo) | 2 - 3% |
| Mangan (Mn) max | 2,0% |
| Silicijum (Si) max | 0,75% |
| Fosfor (P) max | 0,045% |
| Sumpor (S) max | 0,030% |
| Zatezna čvrstoća | 485 - 690 MPa |
| Snaga tečenja (0,2% offset) | 170 - 310 MPa |
| Izduženje | 40% min |
| Tvrdoća (Rockwell B) | 95 max |
U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica koristi samo certificirani SS316L materijal od renomiranih dobavljača. Provjeravamo hemijski sastav i mehanička svojstva svake serije materijala koju dobijemo. Također vršimo ispitivanje intergranularne korozije na našim gotovim zaptivkama kako bismo osigurali da ispunjavaju zahtjeve ASTM A262 Practice E. Ova rigorozna kontrola kvaliteta osigurava da naši prstenasti spojevi pružaju pouzdane performanse u najzahtjevnijim morskim i priobalnim okruženjima.
Performanse brtve prstenastog zgloba ne zavise samo od materijala već i od njegove geometrije. Zaptivka je dizajnirana da stane u žljeb na prednjoj strani prirubnice. Kada su prirubnice spojene vijcima, brtva se komprimira, a njen materijal se deformira kako bi ispunio žljeb i stvorio brtvu. Oblik brtve i utora određuje mehanizam za brtvljenje. Postoji nekoliko standardnih profila prstenastih brtvila, svaki sa svojim karakteristikama. Najčešći su tipovi R, RX i BX. R tip je ovalni ili osmougaoni prsten koji se koristi u standardnim aplikacijama. Tip RX je modificirani ovalni prsten koji se koristi u aplikacijama sa visokim pritiskom. BX tip je heksagonalni prsten koji se koristi u aplikacijama pod visokim pritiskom i visokim temperaturama. Tabela u nastavku sumira ključne karakteristike ovih profila.
| Profil | Oblik | Ocena pritiska | Tipična primjena |
| R | Ovalni ili osmougaoni | Do 10.000 psi | Opće namjene, bušotine |
| RX | Modified Oval | Do 15.000 psi | Viši pritisak, kisela usluga |

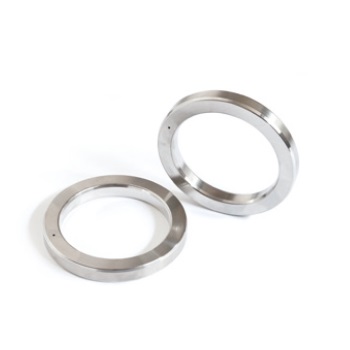

| BX | Hexagonal | Do 20.000 psi | Visok pritisak, visoka temperatura |
Izbor profila zavisi od pritiska, temperature i prirode tečnosti koja se zaptiva. R tip je najčešći i pogodan je za širok spektar primjena. Tip RX se koristi u aplikacijama sa visokim pritiskom i ima malo drugačiju geometriju koja poboljšava performanse zaptivanja. Tip BX se koristi u najzahtjevnijim aplikacijama i dizajniran je da pruži pouzdano zaptivanje pri pritiscima do 20.000 psi. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi brtve za prstenaste spojeve u svim ovim profilima, u nizu veličina koje odgovaraju standardnim specifikacijama prirubnica.
Sljedeća tabela daje ključne specifikacije performansi naših SS316L brtvila prstenastog zgloba. Ove specifikacije su zasnovane na standardnom testiranju i date su kao referenca za inženjere i stručnjake za nabavku.
| Parametar | Specifikacija | Test Standard |
| Materijal | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Tvrdoća | ≤ 160 HBW | ASTM E10 |
| Zatezna čvrstoća | ≥ 485 MPa | ASTM E8 |
| Snaga prinosa | ≥ 170 MPa | ASTM E8 |
| Izduženje | ≥ 40% | ASTM E8 |
| Intergranularna korozija | Proći | ASTM A262 praksa E |
| Maksimalna radna temperatura | 800°C (kontinuirano) | — |
| Maksimalni radni pritisak | 20.000 psi (ovisno o profilu) | — |
| Završna obrada površine | Ra 1,6 µm max | — |
| Standardne veličine | R, RX, BX profili po API 6A | API 6A |
U našoj tvornici proizvodimo brtve za prstenaste zglobove kako bi zadovoljili ove specifikacije i više. Također možemo proizvesti zaptivke po narudžbi za posebne primjene. Naš proces kontrole kvaliteta uključuje inspekciju dimenzija, certifikaciju materijala i testiranje performansi. Uz svaku narudžbu dajemo certifikat o usklađenosti, dokumentirajući sastav materijala, mehanička svojstva i rezultate ispitivanja. Ovaj nivo dokumentacije je od suštinskog značaja za offshore aplikacije, gdje su sljedivost i osiguranje kvaliteta kritični.
Pitanje 1: Koja je razlika između SS316 i SS316L prstenastih brtvila?
Odgovor: Primarna razlika je sadržaj ugljika. SS316 ima maksimalni sadržaj ugljika od 0,08%, dok SS316L ima maksimalni sadržaj ugljika od 0,03%. Niži sadržaj ugljika u SS316L čini ga otpornim na senzibilizaciju i intergranularnu koroziju, što je važno u zavarenim i visokotemperaturnim aplikacijama. Za morska i priobalna okruženja, SS316L je općenito poželjniji zbog svoje superiorne otpornosti na koroziju.
Pitanje 2: Da li se SS316L zaptivke prstenastog zgloba mogu koristiti u servisu za kiseli gas?
Odgovor: SS316L se ne preporučuje za upotrebu sa kiselim gasom (okruženja koja sadrže H2S) jer je podložna pucanju sulfidnog naprezanja. Za primjene kiselog plina obično je potreban tvrđi materijal kao što je Inconel 625 ili dupleks nehrđajući čelik. Izbor materijala za zaptivanje treba da se zasniva na specifičnom sastavu i uslovima procesne tečnosti. Naš tehnički tim može savjetovati o najboljem materijalu za vašu primjenu.
Pitanje 3: Koju maksimalnu temperaturu mogu izdržati SS316L brtve za prstenaste spojeve?
Odgovor: SS316L zaptivke za prstenaste spojeve mogu izdržati kontinuirane radne temperature do 800°C. Međutim, na temperaturama iznad 425°C, materijal može biti osjetljiv na osjetljivost ako nije pravilno stabiliziran. Za primjene na visokim temperaturama, važno je provjeriti da li je materijal bio pravilno termički obrađen i testiran na otpornost na međugranularnu koroziju. Naša fabrika obezbeđuje certifikaciju ispitivanja intergranularne korozije za sve zaptivke na visokim temperaturama.
Pitanje 4: Kako da odaberem ispravan profil brtve prstenastog zgloba za moju primjenu?
Odgovor: Izbor profila zavisi od pritiska, temperature i prirode tečnosti. R tip je pogodan za primjene opće namjene do 10.000 psi. Tip RX se koristi za veće pritiske do 15.000 psi. BX tip se koristi za najzahtjevnije aplikacije do 20.000 psi. Specifikacija prirubnice će također diktirati traženi profil. Naš tehnički tim vam može pomoći u odabiru ispravnog profila za vašu specifičnu aplikaciju.
Pitanje 5: Koja dokumentacija se isporučuje sa SS316L prstenastim zaptivkama?
Odgovor: Uz svaku narudžbu dajemo sertifikat o usklađenosti, dokumentujući sastav materijala, mehanička svojstva i rezultate ispitivanja. Ovo uključuje hemijsku analizu, rezultate ispitivanja zatezanja, rezultate ispitivanja tvrdoće i rezultate ispitivanja intergranularne korozije. Također pružamo izvještaje o kontroli dimenzija i certifikat o sljedivosti materijala. Ova dokumentacija je neophodna za osiguranje kvaliteta i usklađenost sa propisima u pomorskim i odobalnim aplikacijama.
SS316L brtve za prstenaste spojeve idealan su izbor za pomorsku i morsku primjenu jer nude jedinstvenu kombinaciju otpornosti na koroziju, mehaničke čvrstoće i termičke stabilnosti. Sadržaj molibdena u SS316L pruža odličnu otpornost na hloridnu pitting i koroziju u pukotinama, dok nizak sadržaj ugljika sprječava senzibilizaciju i intergranularnu koroziju. Materijal se može mašinski obrađivati u različite profile kako bi se zadovoljili zahtjevi za tlak i temperaturu primjene. I može biti certificiran da ispunjava najstrože standarde kvaliteta. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica ima stručnost i opremu za proizvodnju SS316L prstenastih zaptivki koje ispunjavaju najzahtjevnije zahtjeve offshore industrije.
Bilo da dizajnirate novu offshore platformu ili održavate postojeću, pozivamo vas da kontaktirate naš tehnički tim kako biste razgovarali o vašim zahtjevima za brtvljenjem. Možemo pružiti detaljne specifikacije proizvoda, certifikate materijala i podršku za primjenu. Naša posvećenost kvalitetu i zadovoljstvu kupaca učinila nas je pouzdanim partnerom za rješenja za brtvljenje širom svijeta.
Kontaktirajte Ningbo Kaxite Sealing Materials Co., Ltd. danaskako biste razgovarali o vašim zahtjevima za brtvom prstenastog zgloba i otkrili kako naše SS316L brtve mogu odgovoriti na izazove vaših morskih i offshore aplikacija.
