Prođite kroz bilo koje postrojenje za hemijsku preradu i naći ćete složenu mrežu cijevi, posuda i izmjenjivača topline, sve spojeno prirubničkim spojevima. Ove veze su potencijalne slabe tačke i oslanjaju se na skromnu, ali kritičnu komponentu: brtvu. Decenijama, standardna industrija često su bile spiralno namotane zaptivke ili čak jednostavni materijali bez azbesta. Međutim, temeljna promjena je u toku.Zaptivke od valovitog metala(CMG) brzo postaju standard za kritične aplikacije zaptivanja, i to s dobrim razlogom. Nude jedinstvenu kombinaciju otpornosti, otpornosti na temperaturu i pouzdanosti zaptivanja koja je neusporediva sa mnogim tradicionalnim alternativama. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica je bila na čelu ove revolucije, proizvodeći visokoučinkovite valovite metalne brtve koje rješavaju najizazovnije probleme zaptivanja u kemijskim postrojenjima, rafinerijama i petrohemijskim postrojenjima širom svijeta.
Sve veća preferencija za zaptivke od valovitog metala nije samo trend; to je logičan odgovor na sve veće zahtjeve moderne hemijske obrade. Postrojenja rade na višim pritiscima i temperaturama kako bi poboljšali efikasnost. Oni rukuju agresivnijim i toksičnijim medijima, gdje curenja nisu samo skupa već i potencijalno katastrofalna. Propisi o zaštiti okoliša i sigurnosti se pooštravaju, zahtijevajući emisije koje su praktično nule. U ovom izazovnom pejzažu ističe se valovita metalna brtva. Njegov jedinstveni valoviti profil pruža izuzetnu otpornost i elastičnost, kompenzujući neizbježne temperaturne i fluktuacije pritiska u procesu. Ova otpornost osigurava čvrsto zaptivanje na dugi rok, smanjujući fugitivne emisije i eliminišući potrebu za stalnim ponovnim zatezanjem. U ovom članku ćemo istražiti inženjerske principe, nauku o materijalima i praktične primjene koje čine valovite metalne brtve preferiranim izborom za kemijsku industriju, a mi ćemo pružiti detaljan, tehnički pregled specifikacija i najbolje prakse za njihovu upotrebu.
U svijetu hemijske obrade, "stabilno stanje" je mit. Operacije u stvarnom svijetu karakteriziraju toplinsko širenje i kontrakcija, udari pritiska i vibracije. Ova ciklična naprezanja su glavni neprijatelj pouzdane prirubničke brtve. Tradicionalne ravne zaptivke, kao što su listovi bez azbesta, mogu izdržati trajni "set" pod početnim opterećenjem vijaka. To znači da vremenom gube svoju otpornost i elastičnost. Kada prirubnica doživi termički ciklus, ekspanzija može dodatno komprimirati zaptivku, a kada se ohladi, zaptivka se ne može vratiti kako bi održala odgovarajući pritisak zaptivanja. Ovaj gubitak opterećenja vijaka dovodi do curenja. Zaptivka od valovitog metala je fundamentalno drugačija. Njegova jezgra je tanak, valoviti metalni profil koji djeluje kao niz opruga. Kada se komprimuje, ne kvari plastično na isti način; zadržava značajnu elastičnu energiju.

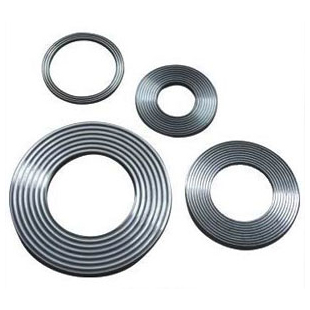

Da biste to vizualizirali, zamislite razliku između ravnog lista kartona i kutije od valovitog kartona. Ravna ploča se lako savija i gužva, gubi snagu. Valovita kutija je, međutim, kruta i može se vratiti nazad. Isti princip vrijedi i za brtve. Valoviti profil u našim rebrastim metalnim brtvama pruža visok stepen fleksibilnosti i povrata. Nedavna studija vodećeg evropskog instituta za zaptivanje mjerila je "relaksaciju puzanja" različitih tipova zaptivača. Relaksacija puzanja je gubitak opterećenja na vijak tokom vremena. Nakon 1000 sati na 300°C, standardna zaptivka od komprimiranih vlakana izgubila je preko 60% svog početnog naprezanja. Fleksibilna grafitna brtva je izgubila oko 35%. Naše zaptivke od valovitog metala, s druge strane, izgubile su manje od 15% svog početnog naprezanja. Ovo izuzetno zadržavanje opterećenja zavrtnja znači da prirubnica duže ostaje zaptivena, čak i kada sistem prolazi kroz teške termičke cikluse i pritisak.
Ova otpornost se ne odnosi samo na zaptivanje; takođe se radi o sigurnosti i troškovima. U mnogim procesima, otkrivanje malog curenja može biti teško, zahtijevajući skupu opremu za detekciju plina. Kada se otkrije curenje, postrojenje se često mora zatvoriti da bi se ponovo zategnula ili zamijenila zaptivka. Za hemijsko postrojenje, gašenje može koštati desetine hiljada dolara po satu zbog izgubljene proizvodnje. Održavanjem pečata na duži rok, rebraste metalne brtve smanjuju učestalost ovih skupih i ometajućih intervencija. Karakteristika rebrastog jezgra "povratne opruge" osigurava da brtva može prihvatiti diferencijalno pomicanje između prirubnica, štiteći zaptivku i sprječavajući fugitivne emisije. Ova pouzdanost je osnovni razlog zašto menadžeri održavanja sve više specificiraju valovite metalne brtve za njihove najkritičnije i najizazovnije primjene.
Jedan od najizazovnijih scenarija zaptivanja u hemijskoj obradi je prirubnica velikog prečnika niskog pritiska. Zamislite otvor za rezervoar za skladištenje, kanal velikog prečnika ili poklopac izmenjivača toplote. Ove prirubnice je često teško zaptiti jer imaju vrlo veliku površinu, ali se može primijeniti samo ograničena količina sile vijka bez izobličenja same prirubnice. Osim toga, površine prirubnica u ovim primjenama su često oštećene, udubljene ili neusmjerene zbog prethodnih promjena zaptivki ili jednostavno zbog veličine strukture. Tradicionalna ravna zaptivka zahteva veoma visok površinski pritisak da bi se stvorila brtva, ali na velikoj prirubnici, postizanje ovog ravnomernog pritiska je gotovo nemoguće.
Ovdje blista genijalnost dizajna valovitog metalnog brtvila. Njegov valoviti uzorak stvara niz visoko koncentriranih linija za zaptivanje. Umjesto da zahtijeva visok prosječni pritisak na cijeloj površini zaptivača, on fokusira raspoloživo opterećenje zavrtnja na ove uske kontaktne zone. To znači da valovita metalna brtva može postići zaptivanje nepropusno čak i uz relativno mala opterećenja vijaka. Mogućnost prilagođavanja površinskim nepravilnostima je još jedna kritična prednost. Valovita jezgra djeluje kao fleksibilna dijafragma koja se može komprimirati i prilagoditi površinskim nesavršenostima, što je bitno kod zaptivanja velikih, ponekad iskrivljenih, prirubnica. Standardne ravne zaptivke jednostavno ne mogu premostiti ove praznine i nesavršenosti bez opsežne popravke na površini prirubnice, što je skup i dugotrajan proces.
Ova prednost u performansama direktno se pretvara u stvarne uštede troškova. U prošlosti, ako je rezervoar velikog prečnika curio, rešenje je često bilo izolovati rezervoar, isprazniti ga i dati zavarivaču da popravi lice prirubnice ili da se koristi prilagođeni proces obrade. To je često zahtijevalo sedmice priprema i značajne troškove. Sa zaptivkama od valovitog metala, mnoga od ovih problema se rješavaju na nivou brtve. Naša fabrika,Ningbo Kaxite Sealing Materials Co., Ltd., proizvodi zaptivke od valovitog metala u veličinama do nekoliko metara u prečniku, za pritiske od nekoliko milibara i za uslove vakuuma. Sposobnost brtve da pruži pouzdano zaptivanje pod tako malim opterećenjima vijaka, u kombinaciji s njegovom tolerancijom na površinske nesavršenosti, čini ga idealnim rješenjem za ove problematične primjene velikih razmjera. Ova sposobnost omogućava postrojenjima da izbjegnu skupe zastoje i popravke prirubnica, održavajući rad i smanjujući budžete za održavanje.
Odabir ispravne zaptivke od valovitog metala za određenu primjenu hemijske obrade zahtijeva jasno razumijevanje radnih uslova i tehničkih specifikacija zaptivke. Neusklađenost može dovesti do prijevremenog kvara, curenja i potencijalnih opasnosti. Tabela u nastavku pruža detaljan vodič za specifikacije za naš standardni asortiman zaptivki od valovitog metala, naglašavajući inženjersko obrazloženje iza svakog parametra. Međutim, za složene primjene, pružamo potpunu prilagođenu inženjersku uslugu za dizajniranje zaptivke koja savršeno odgovara vašoj prirubnici.
| Parametar | Standardna specifikacija | Inženjersko obrazloženje i utjecaj primjene |
| Materijal jezgre | SS304, SS316, SS316L, titanijum | Određuje otpornost na koroziju i temperaturnu sposobnost. SS316L je uobičajen za većinu hemijskih usluga. Titanijum za jaku koroziju i otpornost na visoke temperature. |
| Debljina jezgra (mm) | 0,20 - 0,40 | Deblje jezgre (0,30-0,40 mm) pružaju veću elastičnost i poželjne su za prirubnice velikog prečnika niskog pritiska. Tanja jezgra (0,20 mm) su za sisteme visokog pritiska koji zahtevaju minimalno opuštanje. |
| Korak nabora (mm) | 2,5 - 4,0 | Korak je rastojanje između vrhova nabora. Manji korak (2,5 mm) stvara više zaptivnih linija, bolje za aplikacije sa malim opterećenjem vijaka. Širi nagib (4,0 mm) je za aplikacije pod visokim pritiskom. |
| Visina nabora (mm) | 0,8 - 1,5 | Određuje kompresibilnost i povratnu oprugu. Veće visine omogućavaju više kretanja prirubnica i bolju podudarnost površine. |
| Materijal zaptivnog elementa | Fleksibilni grafit, PTFE, liskun | Fleksibilni grafit je najčešći, pruža odličnu temperaturnu i hemijsku otpornost. PTFE je za agresivne hemikalije na nižim temperaturama. Liskun je za ultra visoke temperature. |
| Gustina zaptivnog elementa (g/cm³) | 1,0 - 1,2 (grafit) | Veća gustoća smanjuje poroznost i puzanje, ali može biti teže sabiti. Standardna gustina je dobar balans. |
| Maksimalna projektovana temperatura (°C) | Do 650°C (sa liskunom) | Ovo je kritična granica. Prekoračenje može uzrokovati degradaciju jezgre ili zaptivnog elementa, što može dovesti do kvara zaptivke. |
| Maksimalni projektovani pritisak (bar) | Do 250 bara | Određuje minimalno opterećenje vijaka i potrebnu čvrstoću brtve. Veći pritisci zahtijevaju deblju ili jaču jezgru. |
| Preporučeno naprezanje brtve (N/mm²) | 50 - 150 | Ovo je tlačno naprezanje potrebno da se postigne brtvljenje. Prenisko i prirubnica će procuriti; previsoko i može oštetiti brtvu ili prirubnicu. |
| Stopa curenja (ASTM F37) | < 0,001 mL/min | Ovo je metrika performansi zaptivanja, koja ukazuje na sposobnost zaptivača da spreči fugitivne emisije. |
Prilikom odabira zaptivke od valovitog metala, ne radi se samo o pojedinačnim specifikacijama materijala; radi se o razumijevanju interakcije između zaptivke i prirubnice. Opterećenje zavrtnja mora biti dovoljno da komprimuje brtvu i stvori potreban napon zaptivanja, ali ne toliko da prignječi jezgro. Obrada površine prirubnice i paralelnost također igraju ključnu ulogu. Preporučujemo završnu obradu prirubnice od Ra 3,2 do 6,3 µm za optimalno zaptivanje. U Kaxite-u, naš tehnički tim koristi naprednu analizu konačnih elemenata (FEA) kako bi simulirao ponašanje brtve pod određenim opterećenjima i pritiscima vijaka. To nam omogućava da preporučimo optimalan dizajn brtve i postupak kontroliranog momenta, osiguravajući pouzdan spoj bez curenja koji zadovoljava najstrože standarde emisije.
Hemijska industrija je nevjerovatno raznolika, obrađuje sve, od benignih ugljikovodika do agresivnih kiselina, kaustika i otapala. Ne postoji jedinstvena "univerzalna" brtva koja može izdržati sva hemijska okruženja. Prava snaga valovite metalne brtve leži u njegovoj prilagodljivosti. Pažljivim odabirom metala jezgre i materijala za oblaganje (ili zaptivnog elementa), brtva se može precizno projektirati za specifične medije i radne uvjete. Ova fleksibilnost je razlog zašto se sve više specificiraju u odnosu na standardne spiralno namotane zaptivke, koje imaju ograničeniji raspon mogućnosti konstrukcije. U Ningbo Kaxite Sealing Materials Co., Ltd., proizvodimo zaptivke od valovitog metala sa širokim spektrom kombinacija materijala kako bismo zadovoljili stroge zahtjeve kemijske, petrohemijske i farmaceutske industrije.
Metal jezgre daje strukturnu čvrstoću i elastičnost. Za opšte hemijske usluge, SS316L je svestran izbor, koji nudi dobru otpornost na širok spektar medija i radnih temperatura. Za korozivnije sredine, poput onih koje uključuju kloride ili kiseline, preporučuju se više legure poput Hastelloy C276 ili Inconel 625. Za primjene na ekstremno visokim temperaturama, poput onih u rafinerijskim pećima, koriste se legure na bazi titana ili nikla. Naša fabrika održava sveobuhvatan inventar ovih specijalnih metala, što omogućava brzu proizvodnju. Izbor zaptivnog elementa je podjednako važan. Najčešći izbor je fleksibilni grafit, koji nudi odličnu otpornost na toplotu (do 650°C) i hemijsku kompatibilnost sa većinom ugljovodonika i pare. Međutim, grafit nije pogodan za jako oksidirajuće kiseline, jer može oksidirati i izgubiti svoja svojstva brtvljenja. U ovim slučajevima koristimo materijal za oblaganje od PTFE ili njegovih modificiranih oblika, koji su kemijski inertni.
Nudimo i inovativne dizajne, kao što je konstrukcija "Dual Sealing Layer". Ovo uključuje korištenje dva različita zaptivna elementa—na primjer, grafitnog unutrašnjeg sloja za primarno zaptivanje i PTFE vanjskog prstena za zaštitu od medija koji bi napali grafit. Još jedan napredni dizajn je uključivanje unutrašnjeg i vanjskog potpornog prstena. Unutrašnji prsten sprečava da se zaptivka uruši pod pritiskom (posebno važno za visoke pritiske), dok spoljni prsten obezbeđuje zaštitu od korozije i pomaže pri centriranju. Ovaj nivo prilagođavanja je razlog zašto valovite metalne brtve postaju standard za sigurnosno kritične i visokovrijedne aplikacije. Primjer: veliki farmaceutski proizvođač se borio s problemima kontaminacije u vodenoj petlji visoke čistoće zbog materijala koji se mogu izvući iz standardnih zaptivki. Naša fabrika je dizajnirala rebrastu metalnu brtvu sa čvrstim PTFE-om i SS316L jezgrom koje je eliminisalo sve ekstrakcije, obezbeđujući čisto, čisto zaptivanje. Ovakvo prilagođeno rješenje moguće je samo uz fleksibilnu platformu dizajna valovite metalne brtve.
Pitanje 1: Kako se zaptivka od valovitog metala razlikuje od spiralne zaptivke u smislu performansi?
Odgovor: Primarna razlika leži u dizajnu jezgra. Za spiralno namotanu brtvu koristi se spiralno namotana metalna traka u obliku slova V s punilom. Odlične su za mnoge primjene, ali mogu biti sklone "ispuhivanju" ako je punilo oštećeno. Zaptivka od valovitog metala koristi čvrsto, kontinuirano valovito metalno jezgro, koje pruža robusniju i čvršću strukturu. Ovaj dizajn nudi vrhunsku otpornost na izbijanje i otporniji je na teške termičke cikluse. Dok su spiralno namotane zaptivke dobar izbor za opću namjenu, zaptivke od valovitog metala se obično preferiraju za prirubnice niskog tlaka, velikog promjera i za primjene gdje je oštećenje ili neusklađenost prirubnice problem.
Pitanje 2: Može li se zaptivka od valovitog metala koristiti na prirubnici s vrlo grubom površinom?
Odgovor: Da, to je jedna od njihovih primarnih prednosti. Valoviti profil djeluje kao niz fleksibilnih opruga koje se mogu komprimirati i prilagoditi površinskim nepravilnostima. Meki zaptivni element (grafit ili PTFE) ispunjava mikroskopske praznine, stvarajući brtvu. To ih čini idealnim za popravak starih, korodiranih prirubnica bez troškova ponovnog oblaganja. Međutim, uvijek preporučujemo razumno glatku i ravnu površinu prirubnice kako bi se postiglo optimalno zaptivanje. Za ekstremno grube prirubnice može biti potreban deblji zaptivni element ili obloga veće gustine. Naš tehnički tim može vam savjetovati najbolje rješenje za vaše specifično stanje.
Pitanje 3: Koji obrtni moment treba da koristim kada pričvrstim zaptivku od valovitog metala?
Odgovor: Ne postoji jedinstvena vrijednost momenta. Ovisi o veličini zaptivke, veličini vijka, ocjeni prirubnice i materijalu zaptivke. Cilj je postići preporučeni napon zaptivke (obično 50-150 N/mm² za valovite metalne zaptivke) bez drobljenja jezgre. Pružamo detaljnu proceduru zakretnog momenta sa svakom brtvom koju isporučujemo, a koja se izračunava na osnovu vašeg specifičnog dizajna prirubnice. Ovaj postupak će odrediti obrtni moment u ft-lbs ili Nm, redoslijed zatezanja i broj prolaza. Neophodno je slijediti ovu proceduru kako bi se postiglo zaptivanje bez curenja i spriječila oštećenja. Nikada nemojte prekoračiti preporučeni obrtni moment.
Pitanje 4: Da li su zaptivke od valovitog metala pogodne za vakuumsko servisiranje?
Odgovor: Da, apsolutno. Rebraste metalne brtve su odlične za vakuumske aplikacije, uključujući i visoki vakuum. Njihovo kruto jezgro sprječava njihovo uvlačenje u otvor prirubnice, za razliku od nekih mekših limenih zaptivki. Valoviti dizajn također pruža pozitivno zaptivanje čak i pod negativnim pritiskom. Preporučujemo dizajn sa unutrašnjim potpornim prstenom kako bi se spriječilo urušavanje prema unutra i zaptivnim elementom visoke gustoće kako bi se minimiziralo ispuštanje plinova. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. je isporučila valovite metalne brtve za brojne primjene u vakuumu, uključujući farmaceutsku i poluvodičku industriju.
Pitanje 5: Kako da pohranim zaptivke od valovitog metala kako bih osigurao njihov integritet prije ugradnje?
Odgovor: Rebraste metalne zaptivke treba čuvati u čistom, suvom i hladnom okruženju. Moraju biti zaštićeni od vlage, prljavštine i ekstremnih temperatura. Originalnu ambalažu (često zatvorenu plastičnu vrećicu sa odvlaživačem) treba čuvati netaknutom do ugradnje kako bi se spriječila hrđa ili kontaminacija. Treba ih skladištiti ravno kako bi se spriječilo izobličenje i ne bi ih trebalo slagati s drugim teškim predmetima na njih. Naša fabrika daje detaljna uputstva za skladištenje uz svaku pošiljku kako bismo osigurali da zaptivke stignu na lokaciju u savršenom stanju.
Od izdržavanja najbrutalnijih termičkih ciklusa i ciklusa pritiska do zaptivanja problematičnih prirubnica velikog prečnika i nudeći neuporedivu fleksibilnost materijala, zaptivka od valovitog metala se pokazala kao vrhunsko rešenje za zaptivanje za modernu industriju hemijske obrade. Njegov jedinstveni inženjering pruža nivo pouzdanosti, sigurnosti i isplativosti koji tradicionalne alternative zaptivača jednostavno ne mogu da pariraju. Za inženjere održavanja i menadžere postrojenja, predstavlja proaktivnu investiciju u dugoročne operacije bez curenja.
