U industrijskim aplikacijama na visokim temperaturama – kao što su petrokemijske rafinerije, postrojenja za proizvodnju električne energije i izmjenjivači topline – standardne zaptivke često pokvare zbog termičke degradacije, opuštanja puzanja ili gubitka otpornosti. Metalne nazubljene zaptivke su, međutim, posebno dizajnirane da se istaknu u ovim zahtjevnim okruženjima. Ali šta ih čini tako pogodnim za visoke temperature? Odgovor leži u njihovom jedinstvenom dizajnu i odabiru materijala. Metalna nazubljena brtva se sastoji od metalnog jezgra (obično od nehrđajućeg čelika ili legure visokog nikla) s koncentričnim nazubljenjima (žljebovima) na obje strane, i često od mekog materijala za oblaganje kao što je grafit ili PTFE koji se nanosi na nazubljene. Metalno jezgro pruža mehaničku čvrstoću i termičku stabilnost, dok zupci koncentrišu silu brtvljenja u usku traku, stvarajući velika jedinična opterećenja koja prilagođavaju pomicanje prirubnice i termički ciklus. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica proizvodi nazubljene brtve više od 20 godina, a mi smo potvrdili njihov učinak na temperaturama u rasponu od -200°C do 850°C, ovisno o korištenim materijalima.
Prikladnost metalnih nazubljenih zaptivki za visoke temperature vođena je četiri ključna faktora: upotrebom legura metala otpornih na visoke temperature (kao što je nehrđajući čelik 316L, Inconel 625 ili Hastelloy C276), primjenom termički stabilnog materijala za oblaganje (ekspandirani grafit ili liskun), minimalnim dizajnom termičke kompresije i liskuna s kontroliranim ekspanzijom. neusklađenost između materijala zaptivke i prirubnice. Za razliku od mekih zaptivki (npr. gume ili PTFE) koje omekšaju, puze ili oksidiraju na povišenim temperaturama, metalna jezgra nazubljene brtve zadržava svoj oblik i silu brtvljenja. Zupci, kada se stisnu, formiraju niz čvrstih zaptivnih linija koje efikasno blokiraju puteve curenja, čak i pod teškim termičkim ciklusima. U ovom opsežnom članku ćemo secirati nauku o materijalima, geometriju dizajna i karakteristike performansi koje čine metalnazubljene brtvepoželjan izbor za zaptivanje pri visokim temperaturama. Također ćemo pružiti detaljne tehničke specifikacije, smjernice za primjenu i podatke o performansama iz stvarnog svijeta iz velikog iskustva naše tvornice.
Osnova svake nazubljene brtve visoke temperature je njena metalna jezgra. Za razliku od organskih ili elastomernih materijala, koji se raspadaju ili oksidiraju na relativno niskim temperaturama (obično ispod 200-250°C), legure metala visokih performansi zadržavaju svoja mehanička svojstva i otpornost na koroziju na temperaturama do 850°C ili čak više. AtNingbo Kaxite Sealing Materials Co., Ltd., nudimo niz materijala za metalnu jezgru, svaki odabran za svoje specifične karakteristike temperature i otpornosti na koroziju. Za većinu primjena na visokim temperaturama preporučujemo austenitne nehrđajuće čelike (npr. 304, 316L) za temperature do 600°C i legure na bazi nikla (Inconel 625, Incoloy 825) za temperature do 850°C ili u visoko korozivnim sredinama. Metalno jezgro pruža strukturalni integritet potreban za održavanje naprezanja brtve pod opterećenjem zavrtnja prirubnice, čak i kada prirubnica i brtva prolaze kroz termičko širenje.
Ključna svojstva materijala metalnog jezgra koji se koriste u našim nazubljenim brtvama:
Izbor materijala metalne jezgre je ključan za postizanje željenog vijeka trajanja. Na primjer, u rafinerijskoj primjeni s radnim temperaturama od 500°C i korozivnim procesnim medijem koji sadrži jedinjenja sumpora, naveli bismo jezgro Inconel 625, koje nudi izuzetnu otpornost i na oksidaciju i na sulfidaciju. U parovodu elektrane koji radi na 540°C, često je dovoljno jezgro od nehrđajućeg čelika 316L sa grafitnom oblogom. Naša fabrika vrši rigoroznu analizu materijala za svaku primenu, uzimajući u obzir radnu temperaturu, pritisak i srednju korozivnost, kako bi preporučila optimalno metalno jezgro. Također provodimo metalurška ispitivanja, uključujući analizu tvrdoće, zatezanja i veličine zrna, na svakoj seriji materijala metalnog jezgra kako bismo osigurali usklađenost sa ASTM specifikacijama.
Da biste ilustrirali praktičnu razliku, razmotrite studiju slučaja iz petrohemijske fabrike koja je koristila zaptivku jezgra od ugljeničnog čelika u servisu na 550°C. Zaptivka je otkazala nakon 6 mjeseci zbog oksidacije i gubitka debljine. Nakon prelaska na našu nazubljenu zaptivku od nerđajućeg čelika 316L sa grafitnom površinom, životni vek zaptivke je produžen na preko 4 godine, bez merljivog gubitka zaptivnosti. Ova izdržljivost se direktno prevodi u smanjeno zaustavljanje održavanja, poboljšanu sigurnost postrojenja i niže ukupne operativne troškove. Naša fabrika u Kaxite-u održava sveobuhvatnu bazu podataka podataka o performansama materijala, omogućavajući nam da odaberemo optimalno metalno jezgro za svaku primenu na visokim temperaturama.

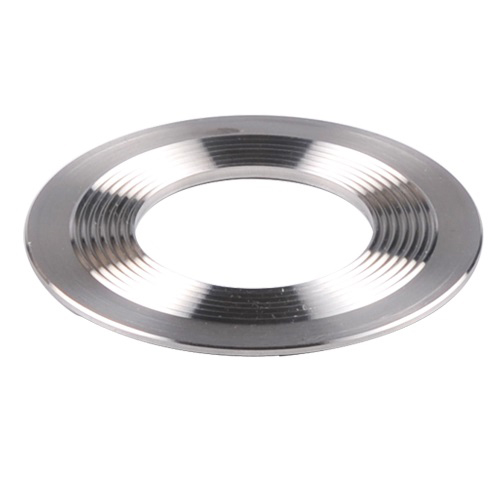

Nazubljeni (ili užljebljeni) dizajn metalnih nazubljenih zaptivki nije samo strukturna karakteristika – to je ključni faktor za zaptivanje pri visokim temperaturama. Koncentrični zupci na površinama zaptivača služe višestrukim funkcijama: koncentrišu opterećenje zavrtnja u uske obodne trake, stvarajući visoka zaptivna naprezanja jedinice (do 500-700 MPa) koja se ugrađuju u površinu prirubnice i pružaju efikasno zaptivanje. Oni također omogućavaju radijalno širenje i kontrakciju brtve tokom termičkog ciklusa bez izazivanja pretjeranog opuštanja naprezanja. Nadalje, zupci djeluju kao višestruke nezavisne barijere za zaptivanje, tako da ako je jedan nazub ugrožen, susjedni nazubljeni i dalje održavaju pečat. Ova redundantnost je posebno vrijedna u primjenama na visokim temperaturama gdje termički ciklusi mogu uzrokovati pomicanje prirubnice i pomicanje brtve.
Ključne karakteristike nazubljenog dizajna za poboljšanje performansi u našim nazubljenim brtvama:
Naša fabrika provodi opsežna testiranja kako bi optimizirala geometriju nazubljenosti za različite primjene. Testirali smo dubinu nazubljenja od 0,15 mm do 0,3 mm i korake (udaljenost između nazuba) od 1,0 mm do 2,0 mm, kako bismo odredili optimalnu kombinaciju za specifične temperaturne i pritiske. Naša standardna nazubljena brtva ima dubinu nazubljenja od 0,25 mm i nagib od 1,5 mm, za koje smo ustanovili da nudi najbolju ravnotežu performansi zaptivanja i otpornosti na oštećenje od gnječenja. Nudimo i opciju „fine nazubljenosti“ sa nagibom od 1,0 mm za aplikacije koje zahtijevaju izuzetno niske stope curenja, kao što su vakuumski servis ili rukovanje toksičnim plinovima.
Primjer iz stvarnog svijeta grijača rafinerijske sirove jedinice, koji radi na 480°C i sa dnevnim termičkim ciklusima, pokazuje vrijednost nazubljenog dizajna. Originalne ravne grafitne zaptivke su otkazale u roku od 3 mjeseca, zbog ozbiljnog opuštanja i izduvavanja. Nakon ugradnje naših nazubljenih brtvi sa 316L jezgrom i grafitnom oblogom, vijek trajanja je produžen na 3 godine. Inženjer fabrike je primetio da su nazubljene zaptivke zadržale svoje zaptivanje čak i nakon što su prirubnice bile ciklusne promene od ambijentalne do 480°C preko 100 puta, potvrđujući sposobnost dizajna da prihvati toplotno kretanje. U Ningbo Kaxite Sealing Materials Co., Ltd., nastavljamo sa usavršavanjem naše geometrije nazubljenosti i materijala za oblaganje kako bismo zadovoljili rastuće zahtjeve aplikacija za brtvljenje na visokim temperaturama.
Ningbo Kaxite Sealing Materials Co., Ltd. proizvodi sveobuhvatan asortiman nazubljenih brtvi za visoke temperature, pod visokim pritiskom i korozivne primjene. Naša linija proizvoda uključuje standardne i prilagođene veličine, s različitim materijalima metalne jezgre i materijalima za oblaganje. Tabela u nastavku sumira ključne tehničke specifikacije za naše najpopularnije modele nazubljenih brtvi, koji se intenzivno koriste u petrohemijskoj, energetskoj i rafinerskoj industriji širom svijeta. Naša fabrika može proizvesti zaptivke prečnika od 10mm do 5000mm i debljine od 2mm do 6mm, kako bi zadovoljili specifične zahteve projekta.
| Model | Materijal jezgre | Facing Material | Raspon temperature (°C) | maksimalni pritisak (bar) | Dubina nazubljenosti (mm) | Debljina (mm) | Brzina curenja (ml/min) |
| KS-304-G | 304 nerđajući čelik | Prošireni grafit | -200 do 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | 316L nerđajući čelik | Prošireni grafit | -200 do 600 | 400 | 0.25 | 2.0, 3.0 | < 0.03 |
| KS-316L-PTFE | 316L nerđajući čelik | PTFE (za korozivne medije) | -200 do 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Prošireni grafit | -200 do 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Prošireni grafit | -200 do 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-316L-M | 316L nerđajući čelik | Liskun (visokotemperaturna izolacija) | -200 do 650 | 400 | 0.20 | 2.5, 3.5 | < 0.04 |
Pored standardne ponude, naša fabrika nudi niz prilagođenih opcija za rešavanje specifičnih izazova visokih temperatura. Nudimo nazubljene zaptivke sa "fleksibilnim" jezgrom (npr. valovitom metalnom jezgrom) za primjene koje zahtijevaju veću kompresiju, ili sa nazubljenim "brigastim profilom" za neravne površine prirubnica. Također možemo nanijeti premaz protiv prianjanja (kao što je PTFE ili nikl) na oblogu kako bismo spriječili prianjanje zaptivki na prirubnice, što je posebno vrijedno za vijčane spojeve koji zahtijevaju periodično rastavljanje.
Kontrola kvaliteta je najvažnija u našem proizvodnom procesu. Svaka nazubljena brtva se provjerava na konzistentnost dubine nazubljenja pomoću optičkog mjerenja, na ravnost pomoću granitne površinske ploče i na vizualne nedostatke pod svjetlom visokog intenziteta. Takođe vršimo test curenja helijuma na nasumične uzorke iz svake serije, postižući stope curenja ispod 10^-6 mbar·l/s za kritične primene. Naša tvornica u Ningbo Kaxite Sealing Materials Co., Ltd. pruža sveobuhvatan izvještaj o ispitivanju uz svaku narudžbu, uključujući certifikate materijala, rezultate inspekcije dimenzija i podatke o stopi curenja. Ova transparentnost i posvećenost kvalitetu osiguravaju da naše nazubljene brtve isporučuju performanse i pouzdanost potrebne u okruženjima s visokim temperaturama.
Čak i najbolje dizajnirana nazubljena brtva može prerano pokvariti ako nije pravilno instalirana i održavana. Primene na visokim temperaturama nameću jedinstvene izazove za ugradnju zaptivača: termičko širenje mora biti uzeto u obzir, obrtni moment vijaka mora biti precizno kontrolisan kako bi se izbegla prekomerna kompresija ili nedovoljna kompresija, a brtva i prirubnice moraju biti bez zagađivača koji mogu izazvati oksidaciju ili hemijski napad na povišenim temperaturama. U Ningbo Kaxite Sealing Materials Co., Ltd., razvili smo sveobuhvatan vodič za instalaciju i održavanje zasnovan na decenijama terenskog iskustva. Praćenje ovih smjernica može produžiti vijek trajanja nazubljenih brtvi za 50-100 posto, značajno smanjujući troškove održavanja postrojenja i neplanirana isključenja.
Ključne prakse instalacije i održavanja nazubljenih brtvi u visokotemperaturnim servisima:
Studija slučaja iz elektrane u Evropi ilustruje uticaj pravilne instalacije. Postrojenje je doživjelo česte kvarove nazubljenih zaptivki na pregrijanoj parnoj liniji (550°C, 120 bara). Analiza je pokazala da su kvarovi nastali zbog neujednačenog momenta vijka i nepravilne pripreme površine prirubnice. Nakon implementacije naših smjernica za instalaciju—uključujući čišćenje površine, kalibrirane alate za obrtni moment i proceduru ponovnog zakretnog momenta nakon zagrijavanja—životni vijek brtve se povećao sa prosječnih 8 mjeseci na preko 4 godine. Menadžer postrojenja je izvijestio da je trošak instalacijskog programa manji od cijene jednog neplaniranog gašenja, ističući povrat ulaganja u pravilnu praksu instalacije.
Naša fabrika nudi obuku na licu mesta i nadzor instalacije za kritične projekte. Takođe nudimo kalkulator ponovnog momenta koji uzima u obzir specifične koeficijente termičkog širenja materijala prirubnice i zaptivke, kako bi se odredio optimalni interval ponovnog momenta. Dodatno, preporučujemo skladištenje nazubljenih zaptivki u čistom, suhom okruženju, daleko od korozivne atmosfere, i korištenje u roku njihovog roka trajanja (obično 2 godine za zaptivke s grafitnom površinom). Slijedeći ove najbolje prakse, operateri postrojenja mogu maksimizirati performanse i vijek trajanja svojih nazubljenih zaptivki u uslugama na visokim temperaturama.
Pitanje 1: Mogu li se metalne nazubljene zaptivke ponovo koristiti nakon izlaganja visokim temperaturama?
Odgovor: Općenito, ne preporučujemo ponovnu upotrebu nazubljenih brtvi nakon što su bili u upotrebi, posebno na visokim temperaturama. Materijal za oblaganje (grafit ili liskun) podliježe plastičnoj deformaciji tijekom početnog kompresije, koja se ne može u potpunosti oporaviti. Ponovna upotreba zaptivke može dovesti do nedovoljnog naprezanja zaptivanja i povećanog rizika od curenja. Međutim, u nekim aplikacijama niskog pritiska i niske temperature, vizuelna inspekcija može dozvoliti ponovnu upotrebu ako materijal za oblaganje ne pokazuje oštećenja. Za usluge na visokim temperaturama, uvijek preporučujemo korištenje nove nazubljene brtve kako bi se osiguralo pouzdano zaptivanje. Naša fabrika pruža usluge popravke zaptivki sa metalnim jezgrom gde se obložni materijal može zameniti, ali se jezgro mora pregledati na savijanje ili koroziju.
Pitanje 2: Koja je maksimalna radna temperatura za metalnu nazubljenu zaptivku sa grafitnom površinom?
Odgovor: Maksimalna stalna radna temperatura za nazubljenu zaptivku sa ekspandiranim grafitnim slojem zavisi od okruženja. U oksidirajućoj atmosferi (vazduh), maksimalna temperatura je tipično 550°C, jer će grafit početi oksidirati na višim temperaturama. U inertnoj ili redukcionoj atmosferi, grafit se može koristiti do 850°C. Za temperature iznad 550°C u oksidirajućim uslovima, preporučujemo upotrebu liskuna ili zaptivke od metala do metala (bez obloge) za naše nazubljene brtve. Naša fabrika pruža detaljne temperaturne grafikone za svaki obložni materijal kako bi vam pomogli da odaberete odgovarajuću opciju za vaše specifično okruženje.
Pitanje 3: Kako se metalne nazubljene zaptivke upoređuju sa spiralno namotanim zaptivkama za aplikacije na visokim temperaturama?
Odgovor: I nazubljene brtve i spiralno namotane zaptivke su odlične za primjenu na visokim temperaturama, ali imaju različite karakteristike. Nazubljene brtve nude čvršće zaptivanje na višim temperaturama i manje su sklone olabavljenju namotaja pod termičkim ciklusom. Takođe imaju veću otpornost na izduvavanje i lakše se postavljaju na neravne prirubnice. S druge strane, spiralno namotane brtve su fleksibilnije i mogu prihvatiti veće neusklađenost prirubnica. Naša fabrika u Ningbo Kaxite Sealing Materials Co., Ltd. preporučuje nazubljene zaptivke za kritične usluge na visokim temperaturama i visokim pritiskom gde je pouzdanost najvažnija, i spiralno namotane zaptivke za manje zahtevne primene gde je oštećenje prirubnice problem.
Pitanje 4: Mogu li se metalne nazubljene zaptivke koristiti u vakuumskim servisima na visokim temperaturama?
Odgovor: Da, nazubljene brtve su pogodne za vakuumske usluge na visokim temperaturama, pod uslovom da je materijal za oblaganje stabilan u uslovima vakuuma (npr. grafit ili liskun). Metalno jezgro pruža neophodan strukturalni integritet da izdrži vanjski atmosferski pritisak, dok nazubljeni osiguravaju nepropusno zaptivanje čak i pri niskim unutrašnjim pritiscima. Za primjenu u vakuumu preporučujemo fini nazubljeni korak (1,0 mm) i visokokvalitetno grafitno oblaganje sa niskim karakteristikama ispuštanja plinova. Naša fabrika je isporučila nazubljene brtve za visokotemperaturne vakuumske peći koje rade na 800°C i 10^-5 mbar, sa odličnim rezultatima.
Pitanje 5: Koje certifikate posjeduje Ningbo Kaxite Sealing Materials Co., Ltd. za svoje metalne nazubljene brtve?
Odgovor: Naše nazubljene brtve se proizvode prema ISO 9001:2015 (Upravljanje kvalitetom) i ISO 14001:2015 (Upravljanje okolišem). Takođe posedujemo TA-Luft (VDI 2440) sertifikat za zaptivke sa niskom emisijom i ispunjavamo zahteve ASME B16.20 i API 607 za bezbednost od požara. Naše zaptivke su testirane od strane nezavisnih nezavisnih laboratorija na usklađenost sa ASTM standardima, uključujući ASTM F112 za curenje i ASTM F36 za kompresibilnost. Pružamo kompletan set certifikata o ispitivanju i sljedivost materijala uz svaku pošiljku, osiguravajući punu usklađenost sa najstrožim međunarodnim standardima.
Prikladnost metalnih nazubljenih zaptivki za okruženja s visokim temperaturama je potkrijepljena njihovim robusnim odabirom materijala, genijalnom nazubljenom geometrijom i dokazanim performansama pod termičkim ciklusom. Metalno jezgro pruža neophodnu čvrstoću i termičku stabilnost, materijali za oblaganje (grafit ili liskun) obezbeđuju usklađenost i hemijsku otpornost, a zupci stvaraju višestruke zaptivne linije visokog naprezanja koje održavaju integritet uprkos pomeranju prirubnice i opuštanju vijaka. U Ningbo Kaxite Sealing Materials Co., Ltd., naša tvornica je usavršavala proizvodnju nazubljenih brtvi tokom dvije decenije, nudeći širok spektar materijala i konfiguracija kako bi zadovoljila zahtjeve najtežih primjena na visokim temperaturama. Naša posvećenost kvaliteti, inovacijama i podršci kupcima osiguravaju da naše zaptivke pružaju pouzdano, dugotrajno brtvljenje u rafinerijama, elektranama i postrojenjima za hemijsku preradu širom svijeta.
